لوله مویرگی بدون درز NACE MR0175 / ISO15156 ساخته شده از SS316L ASTM A269
لوله Meilong به طور خاص لوله های سیم پیچ بدون درز و طراحی مجدد، جوش داده شده و طراحی مجدد را تولید می کند که از فولادهای ضد زنگ آستنیتی، دوبلکس، فوق دوبلکس مقاوم در برابر خوردگی و گریدهای آلیاژ نیکل ساخته شده است.این لوله به عنوان خطوط کنترل هیدرولیک و خطوط تزریق مواد شیمیایی به ویژه خدمات نفت و گاز، صنایع زمین گرمایی استفاده می شود.
اندازه معمولی لوله مویرگی
قطر بیرونی خطوط کنترل عمدتاً 1/4 اینچ (6.35 میلی متر) است.
ضخامت دیوار: 0.035 اینچ (0.89 میلی متر)، 0.049 اینچ (1.24 میلی متر)، 0.065 اینچ (1.65 میلی متر)
لوله های خط کنترل در طول های 400 فوت (122 متر) تا 32808 فوت (10000 متر) موجود است.بدون جوش لب به لب مداری.
سایر مشخصات (1/8 تا 3/4 اینچ) در صورت درخواست در دسترس هستند.
اهمیت لوله های مویرگی
هر سیم پیچ لوله یک طول کاملاً پیوسته بدون جوش مداری است.
هر سیم پیچ لوله هیدرواستاتیک با حداقل 10150 psi تست شده است.
بازرسان شخص ثالث (SGS، BV، DNV) می توانند آزمایش را در محل مشاهده کنند.
تست های دیگر عبارتند از: آزمایش جریان گردابی، مواد شیمیایی، مسطح شدن، شعله ور شدن، کشش، تسلیم، ازدیاد طول، سختی برای کیفیت مواد.
توضیحات برنامه برای SSSV
شیر ایمنی دریچه ای است که به عنوان محافظ تجهیزات شما عمل می کند.دریچه های ایمنی می توانند از آسیب به مخازن تحت فشار شما جلوگیری کنند و حتی از انفجار در تاسیسات شما هنگام نصب در مخازن تحت فشار جلوگیری کنند.
شیر اطمینان نوعی شیر است که با افزایش فشار سمت ورودی شیر تا فشار از پیش تعیین شده، به طور خودکار فعال می شود تا دیسک شیر باز شود و سیال تخلیه شود.سیستم دریچه ایمنی به گونه ای طراحی شده است که در برابر خرابی ایمن باشد به طوری که در صورت خرابی سیستم یا آسیب به تاسیسات کنترل تولید سطح، می توان چاه را جدا کرد.
در بیشتر موارد، داشتن وسیله ای برای بسته شدن برای همه چاه هایی که قابلیت جریان طبیعی به سطح را دارند، الزامی است.نصب یک شیر ایمنی زیرسطحی (SSSV) این قابلیت بسته شدن اضطراری را فراهم می کند.سیستم های ایمنی ممکن است بر اساس یک اصل ایمن خرابی از یک صفحه کنترل واقع در سطح کار کنند.
SCSSV توسط یک خط کنترل فولاد ضد زنگ ¼ اینچی کنترل می شود که به قسمت بیرونی رشته لوله چاه متصل می شود و هنگام نصب لوله تولید نصب می شود.بسته به فشار سر چاه، ممکن است لازم باشد تا 10000 psi روی خط کنترل برای باز نگه داشتن دریچه حفظ شود.
سایر کاربردهای لوله مویرگی
لوله های آلیاژی مارپیچ برای تزریق مواد شیمیایی
لوله های آلیاژی مارپیچ خط کنترل هیدرولیک لخت و محصور شده برای دریچه های ایمنی زیر دریا
رشته های سرعت، رشته های کار، و ناف لوله فولادی
لوله های آلیاژی ژئوترمال
آلیاژهای لوله های مویرگی
| آستنیتی: |
316 لیتر |
ASTM A-269 |
| دوبلکس: |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| آلیاژ نیکل: |
N08825
N06625
|
ASTM B-704;ASTM B-423
ASTM B-704;ASTM B-444
|
ویژگی های لوله مویرگی خط کنترل
تلورانس های ابعادی نزدیک
خواص مکانیکی به طور قابل توجهی افزایش یافته است
پرداخت سطح برتر
تمیزی بالای سطح داخلی
بیضی کنترل شده، خارج از مرکز
ترکیبات شیمیایی SS316L
| کربن |
منگنز |
فسفر |
گوگرد |
سیلیکون |
نیکل |
کروم |
مولیبدن |
| % |
% |
% |
% |
% |
% |
% |
% |
| حداکثر |
حداکثر |
حداکثر |
حداکثر |
حداکثر |
|
|
|
| 0.035 |
2.00 |
0.045 |
0.030 |
1.00 |
10.0-15.0 |
16.0-18.0 |
2.00-3.00 |
SS316L یک فولاد ضد زنگ کروم نیکل آستنیتی با مولیبدن و محتوای کربن کم است.
وزن لوله آلیاژی در هر متر (کیلوگرم)
فولاد ضد زنگ 316L (UNS S31603)
| OD |
WT |
| کسر |
اعشاری |
0.028 |
0.035 |
0.049 |
0.065 |
0.083 |
| 1/8 |
0.125 |
0.0442 |
0.0512 |
- |
- |
- |
| 1/4 |
0.250 |
0.1012 |
0.1225 |
0.1603 |
0.1957 |
0.2255 |
| 3/8 |
0.375 |
0.1580 |
0.1936 |
0.2598 |
0.3278 |
0.3944 |
| 1/2 |
0.500 |
0.2150 |
0.2647 |
0.3595 |
0.4600 |
0.5631 |
| 5/8 |
0.625 |
0.2720 |
0.3360 |
0.4592 |
0.5923 |
0.7319 |
| 3/4 |
0.750 |
0.3289 |
0.4072 |
0.5588 |
0.7244 |
0.9006 |
خواص لوله های آلیاژی
لوله داخلی بدون درز و شناور دوباره ترسیم شده.در شرایط آنیل شده عرضه می شود
طول پیوسته بدون جوش های مفصل مداری
| آلیاژ |
UNS |
OD |
WT |
فشار کاری |
فشار ترکیدگی |
فشار فروپاشی |
تست فشار |
| اینچ |
اینچ |
اینچ |
psi |
psi |
psi |
psi |
| ضد زنگ 316 لیتر |
S31603 |
1/8 |
0.125 |
0.028 |
9,931 |
40,922 |
9,525 |
11600 |
| ضد زنگ 316 لیتر |
S31603 |
1/8 |
0.125 |
0.035 |
12640 |
52,042 |
11,056 |
15,225 |
| ضد زنگ 316 لیتر |
S31603 |
1/4 |
0.250 |
0.035 |
5,939 |
24,474 |
6621 |
7250 |
| ضد زنگ 316 لیتر |
S31603 |
1/4 |
0.250 |
0.049 |
8572 |
35,322 |
8632 |
10150 |
| ضد زنگ 316 لیتر |
S31603 |
1/4 |
0.250 |
0.065 |
11694 |
48,166 |
10,562 |
13775 |
| ضد زنگ 316 لیتر |
S31603 |
3/8 |
0.375 |
0.035 |
3,818 |
15731 |
4659 |
4,350 |
| ضد زنگ 316 لیتر |
S31603 |
3/8 |
0.375 |
0.049 |
5,483 |
22575 |
6222 |
6,525 |
| ضد زنگ 316 لیتر |
S31603 |
3/8 |
0.375 |
0.065 |
7,517 |
30,951 |
7,865 |
8700 |
| ضد زنگ 316 لیتر |
S31603 |
3/8 |
0.375 |
0.083 |
9808 |
40,372 |
9,551 |
11600 |
| ضد زنگ 316 لیتر |
S31603 |
1/2 |
0.500 |
0.049 |
4003 |
16,480 |
4,835 |
5,075 |
| ضد زنگ 316 لیتر |
S31603 |
1/2 |
0.500 |
0.065 |
5,461 |
22512 |
6206 |
6,525 |
| ضد زنگ 316 لیتر |
S31603 |
1/2 |
0.500 |
0.083 |
7,133 |
29,364 |
7,648 |
8700 |
| ضد زنگ 316 لیتر |
S31603 |
5/8 |
0.625 |
0.049 |
3,144 |
12955 |
3,957 |
3,625 |
| ضد زنگ 316 لیتر |
S31603 |
5/8 |
0.625 |
0.065 |
4,285 |
17630 |
5,105 |
5,075 |
| ضد زنگ 316 لیتر |
S31603 |
5/8 |
0.625 |
0.083 |
5,472 |
22513 |
6519 |
6,525 |
| ضد زنگ 316 لیتر |
S31603 |
3/4 |
0.750 |
0.049 |
2619 |
10791 |
3296 |
2900 |
| ضد زنگ 316 لیتر |
S31603 |
3/4 |
0.750 |
0.065 |
3,570 |
14686 |
4283 |
4,350 |
| ضد زنگ 316 لیتر |
S31603 |
3/4 |
0.750 |
0.083 |
4,558 |
18753 |
5,431 |
5800 |
* فشار ترکیدگی نظری بر اساس حداقل ضخامت دیواره و حداقل مقاومت کششی
* فشار فروپاشی نظری بر اساس حداقل ضخامت دیواره و حداقل استحکام تسلیم
* درجه بندی فشار در 100 درجه فارنهایت (38 درجه سانتیگراد)، شرایط خنثی و استاتیک
فرآیند و بسته بندی لوله های مویرگی
بدون درز سوراخ شده، دوباره ترسیم شده، آنیل شده (فرایند گردش چند پاس)
جوش داده شده - جوش داده شده طولی، ترسیم مجدد، آنیل شده (فرایند گردش چند پاس)

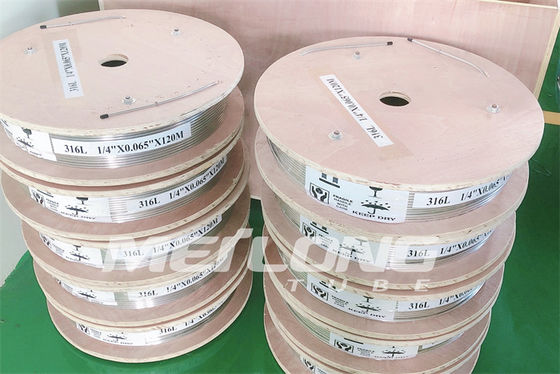

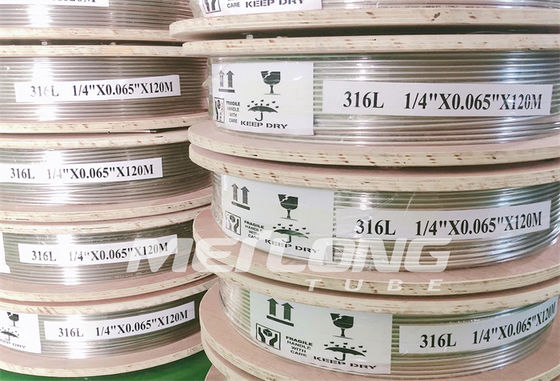

بسته‌بندی - لوله‌ها به صورت هم سطح روی درام‌ها یا قرقره‌های فلزی / چوبی پیچیده می‌شوند.
همه درام ها یا قرقره ها در جعبه های چوبی برای عملیات لجستیکی آسان بسته بندی می شوند.
