پک مسطح خط کنترل لوله مویرگی Ss محصور شده PVDF برای چاه های نفت و گاز

پک مسطح خط کنترل محصور شده PVDF برای کاربرد زیرسطحی در چاه های نفت و گاز

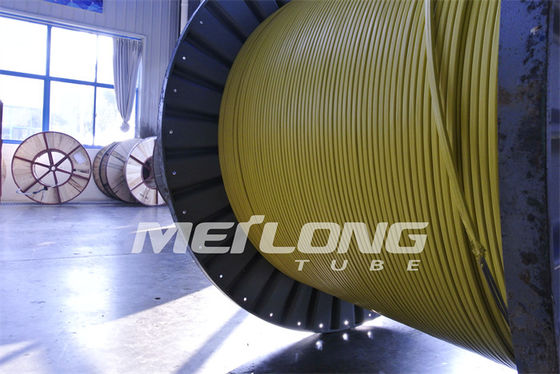

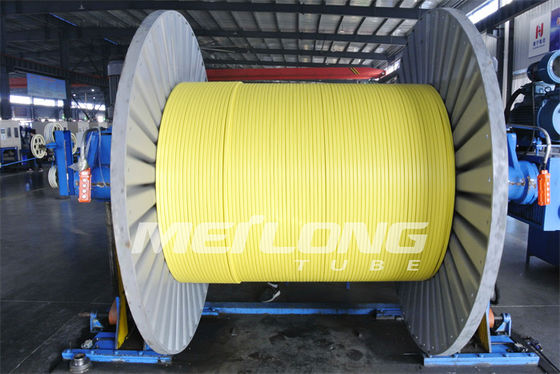

Meilong Tube خطوط کنترل هیدرولیک جوش داده شده یا بدون درز را برای کاربردهای زیرسطحی تولید می کند.خط کنترل هیدرولیک عمدتاً در پنج ماده، ضخامت دیواره های مختلف و طیف گسترده ای از درجه بندی فشار کاری موجود است.این خط بر روی قرقره ها مطابق با نیازهای طولی دقیق عرضه می شود.در صورت درخواست، فشار هیدرولیکی آزمایش می شود، با گاز نیتروژن یا مایع روغن تمیز پاک می شود و قبل از حمل و نقل در دو طرف آن مهر و موم می شود.

خط کنترل هیدرولیک جوش داده شده پلاگین شناور است که مطابق با مشخصات ASTM کشیده شده است و در هر طولی موجود است.انواع مواد برای خطوط کنترل هیدرولیک عبارتند از فولاد ضد زنگ TP316L که برای محیط های شیرین تا متوسط ​​خورنده مناسب است، فولاد ضد زنگ دوبلکس 2205، فولاد ضد زنگ Super Duplex 2507، آلیاژ نیکل Incoloy 825 و Inconel 625 مناسب برای محیط های با فشار شدید خورنده و دمای بالا و محیط های کاری با دمای بالا هستند. .سیالات سیستم کنترل باید با محیط و دمای عملیاتی خط کنترل سازگار باشد.

در صورت درخواست، محصورسازی خط کنترل نیز برای ایجاد مقاومت در برابر له شدن و سایش بیشتر در حین نصب در دسترس است.مواد کپسوله باید برای سازگاری با سیالات چاه و شرایط دمایی مطابقت داشته باشد.

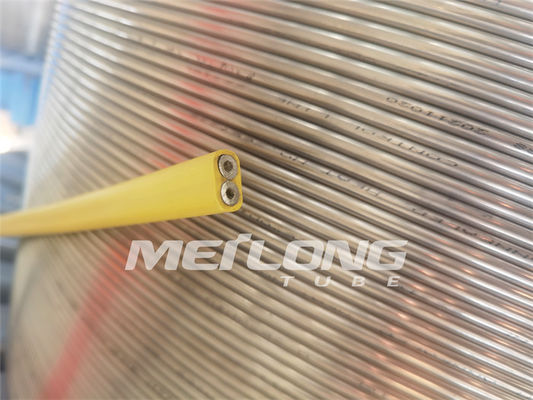

فلت پک کنترل لاین کپسول دار

کپسولاسیون پلاستیکی است که روی لوله فلزی اکسترود می شود.کپسوله سازی از آسیب رسیدن به لوله های فلزی در طول فرآیند ساخت جلوگیری می کند.کپسولاسیون همچنین مقاومت سایشی بیشتری را ایجاد می کند و در صورت نصب محافظ کابل برای افزایش نیروی نگهدارنده روی هر اتصال لوله تولیدی، لازم است.

کپسوله‌ها در طیف گسترده‌ای از پیکربندی‌ها با گزینه‌های محصورسازی تک گذر و محفظه دو گذر برای محافظت بیشتر در دسترس هستند.

کاربرد Flatpack

فلت پک ها معمولاً زمانی استفاده می شوند که چندین خط مختلف در عمق تقریباً یکسانی در چاه خاتمه یافته باشند.

کاربردهای متداول شامل سیستم های چاه هوشمند، خطوط تزریق مواد شیمیایی عمیق با کابل گیج پایین چاه و خطوط شیر ایمنی با خطوط تزریق مواد شیمیایی کم عمق است.برای برخی از کاربردها، میله‌های سپر نیز درون بسته‌بندی مسطح محصور می‌شوند تا مقاومت بیشتری در برابر له شدن ایجاد کنند.

استاندارد و تاییدیه ها

خطوط کنترل بر اساس استانداردهای ASTM قابل اجرا برای هر ماده خاص تولید می شوند.

لوله ها را می توان بر حسب نیاز مشتری و مطابق با استانداردهای NAS/SAE مناسب شستشو، پر و فیلتر کرد.

کیفیت و تست

- مطابق با برنامه های بازرسی استاندارد و کیفیت تولید شده است

طراحی و ساخت

- کپسولاسیون برای تک خط

- پروفیل های کپسوله سازی متناسب با کاربرد مشتری

- علامت گذاری خط سفارشی

- طیف گسترده ای از مواد کاربردی

مواد کپسوله سازی

- PP (پلی پروپیلن) / TPR (سانتوپرن) / PA

(نایلون) / PVDF / ETFE (تفزل) / ECTFE (هالار)

FEP / PFA / ECA 3000

ویژگی های Encapsulated Control Line Flatpack

حفاظت از خط پایین چاله را به حداکثر برسانید

مقاومت در برابر خرد شدن را در هنگام نصب افزایش دهید

از خط کنترل در برابر سایش و نیشگون گرفتن محافظت کنید

شکست خوردگی تنش طولانی مدت خط کنترل را از بین ببرید

پروفایل بستن را بهبود بخشید

کپسوله شدن یک یا چندگانه برای سهولت اجرا و محافظت بیشتر

درجات آلیاژی موجود برای لوله های خط کنترل در داخل کپسوله

ترکیب شیمیایی TP316L

هم ارزی هنجار

TP316L یک فولاد ضد زنگ آستنیتی کروم نیکل با مولیبدن و محتوای کربن کم است.

مقاومت در برابر خوردگی

اسیدهای آلی در غلظت های بالا و دماهای متوسط

اسیدهای غیر آلی، به عنوان مثال اسیدهای فسفریک و سولفوریک، در غلظت ها و دماهای متوسط.فولاد همچنین می تواند در اسید سولفوریک با غلظت بالای 90 درصد در دمای پایین استفاده شود.

محلول های نمک، به عنوان مثال سولفات ها، سولفیدها و سولفیت ها

محیط های سوزاننده

فولادهای آستنیتی مستعد ترک خوردگی تنشی هستند.این ممکن است در دماهای بالاتر از حدود 60 درجه سانتیگراد (140 درجه فارنهایت) رخ دهد، اگر فولاد تحت تنش های کششی قرار گیرد و در همان زمان با محلول های خاصی، به ویژه آنهایی که حاوی کلرید هستند، تماس پیدا کند.بنابراین باید از چنین شرایط خدماتی اجتناب شود.شرایط زمانی که کارخانه ها تعطیل می شوند نیز باید در نظر گرفته شوند، زیرا میعانات تشکیل شده می توانند شرایطی را ایجاد کنند که منجر به ترک خوردگی ناشی از تنش و ایجاد حفره شود.

TP316L دارای محتوای کربن کم است و بنابراین مقاومت بهتری در برابر خوردگی بین دانه ای نسبت به فولادهای نوع TP316 دارد.

پروفیل های کپسوله سازی استاندارد Flatpack

گرد، تک خط	مورد	ابعاد استاندارد
	1/8 اینچ OD Line	0.250 اینچ (6.35 میلی متر) قطر.
	1/4 اینچ OD Line	0.433 اینچ (11.0 میلی متر) قطر.
	خط OD 3/8	0.535 اینچ (13.6 میلی متر) قطر.
	1/2 اینچ OD Line	0.660 اینچ (16.8 میلی متر) قطر.

مربع، تک خط	مورد	ابعاد استاندارد
	1/8 اینچ OD Line	0.250 × 0.250 اینچ (6.35 × 6.35 میلی‌متر)
	1/4 اینچ OD Line	0.433 × 0.433 اینچ (11.0 میلی متر × 11.0 میلی متر)
	خط OD 3/8	0.535 × 0.535 اینچ (13.6 × 13.6 میلی‌متر)
	1/2 اینچ OD Line	0.660 × 0.660 اینچ (16.8 × 16.8 میلی‌متر)

مستطیل، 2 خط	مورد	ابعاد استاندارد
	1/4 اینچ OD Line	عرض: 0.710 اینچ (18.0 میلی متر) ارتفاع: 0.410 اینچ (10.4 میلی متر)

مستطیل، 3 خط	مورد	ابعاد استاندارد
	1/4 اینچ OD Line	عرض: 0.990 اینچ (25.1 میلی متر) ارتفاع: 0.410 اینچ (10.4 میلی متر)
