خط لوله مویرگی مارپیچ با فشار ترکیدگی بالا ساخته شده از Inconel 625
Meilong Tube به ویژه خط لوله مویرگی سیم پیچ بدون درز و طراحی مجدد، جوش داده شده و دوباره ترسیم شده را تولید می کند که از فولادهای ضد زنگ آستنیتی، دوبلکس، فوق دوبلکس مقاوم در برابر خوردگی و گریدهای آلیاژ نیکل ساخته شده است.این لوله به عنوان خطوط کنترل هیدرولیک و خطوط تزریق مواد شیمیایی به ویژه خدمات نفت و گاز، صنایع زمین گرمایی استفاده می شود.
اندازه معمولی خط مویرگی
قطر خارجی خطوط مویرگی عمدتاً 1/4 اینچ (6.35 میلی متر) است.
ضخامت دیوار: 0.035 اینچ (0.89 میلی متر)، 0.049 اینچ (1.24 میلی متر)، 0.065 اینچ (1.65 میلی متر)
لوله های خط کنترل مویرگی در طول های 400 فوت (122 متر) تا 32808 فوت (10000 متر) موجود است.بدون جوش لب به لب مداری.
سایر مشخصات (1/8 تا 3/4 اینچ) در صورت درخواست در دسترس هستند.
اهمیت ازمویرگیخط
هر یک از خطوط مویرگی به شکل سیم پیچ لوله، طولی کاملاً پیوسته و بدون جوش مداری دارند.
هر خط هیدرولیک به شکل سیم پیچ لوله هیدرواستاتیک با حداقل 15000 psi تست شده است.
بازرسان شخص ثالث (SGS، BV، DNV) می توانند آزمایش را در محل مشاهده کنند.
تست های دیگر عبارتند از: آزمایش جریان گردابی، مواد شیمیایی، مسطح شدن، شعله ور شدن، کشش، تسلیم، ازدیاد طول، سختی برای کیفیت مواد.
توضیحات برنامه برایمویرگیخط
در تمام زمینه های صنعت نفت و گاز، مواد شیمیایی به خطوط فرآیند و سیالات تزریق می شود.از خدمات میدان نفتی استفاده کنید، از مواد شیمیایی برای فیلمبرداری از کنار چاه برای بهبود پایداری استفاده می شود.در خطوط لوله آنها از ساختن جلوگیری می کنند و زیرساخت را سالم نگه می دارند.
نقشمویرگیخط
در صنعت نفت و گاز به ترتیب مواد شیمیایی تزریق می کنیم
برای حفاظت از زیرساخت ها
برای بهینه سازی فرآیندها
برای اطمینان از جریان
و برای بهبود بهره وری
آلیاژها برایمویرگیخط
| آستنیتی: |
316 لیتر |
ASTM A-269 |
| دوبلکس: |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| آلیاژ نیکل: |
N08825
N06625
|
ASTM B-704;ASTM B-423
ASTM B-704;ASTM B-444
|
مویرگیویژگی های خط لوله
تلورانس های ابعادی نزدیک
خواص مکانیکی به طور قابل توجهی افزایش یافته است
پرداخت سطح برتر
تمیزی بالای سطح داخلی
بیضی کنترل شده، خارج از مرکز
Inconel 625 برای خط مویرگی هیدرولیک
| نیکل |
کروم |
اهن |
مولیبدن |
کلمبیوم + تانتالیم |
کربن |
منگنز |
سیلیکون |
فسفر |
گوگرد |
آلومینیوم |
تیتانیوم |
کبالت |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| دقیقه |
|
حداکثر |
|
|
حداکثر |
حداکثر |
حداکثر |
حداکثر |
حداکثر |
حداکثر |
حداکثر |
حداکثر |
| 58.0 |
20.0-23.0 |
5.0 |
8.0-10.0 |
3.15-4.15 |
0.10 |
0.50 |
0.5 |
0.015 |
0.015 |
0.4 |
0.40 |
1.0 |
هم ارزی هنجار
| مقطع تحصیلی |
شماره UNS |
هنجار یورو |
| خیر |
نام |
| آلیاژ |
ASTM/ASME |
EN10216-5 |
EN10216-5 |
| 625 |
N06625 |
2.4856 |
NiCr22Mo9Nb |
توضیحات مواد Inconel 625
Inconel 625 یک ماده با مقاومت عالی در برابر سوراخ شدن، شکاف و ترک خوردگی است.در طیف وسیعی از اسیدهای آلی و معدنی بسیار مقاوم است.مقاومت خوب در دمای بالا
مشخصات
خواص مکانیکی عالی در دماهای بسیار پایین و بسیار بالا.
مقاومت فوق العاده در برابر سوراخ شدن، خوردگی شکاف و خوردگی بین کریستالی.
آزادی تقریباً کامل از ترک خوردگی ناشی از استرس ناشی از کلرید.
مقاومت بالا در برابر اکسیداسیون در دماهای بالا تا 1050 درجه سانتیگراد.
مقاومت خوب در برابر اسیدها مانند نیتریک، فسفر، سولفوریک و کلریدریک و همچنین در برابر مواد قلیایی ساخت قطعات ساختاری نازک با انتقال حرارت بالا را ممکن می سازد.
وزن لوله آلیاژی در هر متر (کیلوگرم)
Inconel 625 (UNS N06625)
| OD |
WT |
| کسر |
اعشاری |
0.028 |
0.035 |
0.049 |
0.065 |
0.083 |
| 1/8 |
0.125 |
0.0465 |
0.0539 |
- |
- |
- |
| 1/4 |
0.250 |
0.1065 |
0.1288 |
0.1686 |
0.2059 |
0.2372 |
| 3/8 |
0.375 |
0.1663 |
0.2037 |
0.2733 |
0.3449 |
0.4149 |
| 1/2 |
0.500 |
0.2262 |
0.2785 |
0.3782 |
0.4839 |
0.5924 |
| 5/8 |
0.625 |
0.2862 |
0.3535 |
0.481 |
0.6231 |
0.7699 |
| 3/4 |
0.750 |
0.3460 |
0.4283 |
0.5879 |
0.7621 |
0.9475 |
خواص لوله های آلیاژی
لوله های داخلی درزدار و شناور که دوباره طراحی شده اند.در شرایط آنیل شده عرضه می شود
طول پیوسته بدون جوش های مفصل مداری
| آلیاژ |
UNS |
OD |
WT |
فشار کاری |
فشار ترکیدگی |
فشار فروپاشی |
تست فشار |
| اینچ |
اینچ |
اینچ |
psi |
psi |
psi |
psi |
| اینکونل 625 |
N06625 |
1/8 |
0.125 |
0.028 |
19,024 |
57,892 |
22002 |
21750 |
| اینکونل 625 |
N06625 |
1/8 |
0.125 |
0.035 |
23780 |
72,365 |
27503 |
27550 |
| اینکونل 625 |
N06625 |
1/4 |
0.250 |
0.035 |
12516 |
38,087 |
14,475 |
14500 |
| اینکونل 625 |
N06625 |
1/4 |
0.250 |
0.049 |
18,065 |
54,969 |
18869 |
20300 |
| اینکونل 625 |
N06625 |
1/4 |
0.250 |
0.065 |
24633 |
74970 |
23,090 |
27550 |
| اینکونل 625 |
N06625 |
3/8 |
0.375 |
0.035 |
8,043 |
24,482 |
10,182 |
9,425 |
| اینکونل 625 |
N06625 |
3/8 |
0.375 |
0.049 |
11546 |
35,143 |
13,605 |
13050 |
| اینکونل 625 |
N06625 |
3/8 |
0.375 |
0.065 |
15,829 |
48182 |
17,202 |
18,125 |
| اینکونل 625 |
N06625 |
3/8 |
0.375 |
0.083 |
20,648 |
62,839 |
20901 |
23200 |
| اینکونل 625 |
N06625 |
1/2 |
0.500 |
0.049 |
8,433 |
25657 |
10,588 |
9,425 |
| اینکونل 625 |
N06625 |
1/2 |
0.500 |
0.065 |
11507 |
35,041 |
13,576 |
13050 |
| اینکونل 625 |
N06625 |
1/2 |
0.500 |
0.083 |
15010 |
45700 |
16733 |
17400 |
| اینکونل 625 |
N06625 |
5/8 |
0.625 |
0.049 |
6624 |
20,175 |
8644 |
7250 |
| اینکونل 625 |
N06625 |
5/8 |
0.625 |
0.065 |
8788 |
26763 |
11,467 |
10150 |
| اینکونل 625 |
N06625 |
5/8 |
0.625 |
0.083 |
11,222 |
34,176 |
14643 |
13050 |
| اینکونل 625 |
N06625 |
3/4 |
0.750 |
0.049 |
5,518 |
16806 |
7200 |
6,525 |
| اینکونل 625 |
N06625 |
3/4 |
0.750 |
0.065 |
7,320 |
22293 |
9,552 |
8700 |
| اینکونل 625 |
N06625 |
3/4 |
0.750 |
0.083 |
9,348 |
28,469 |
12,197 |
10,875 |
* فشار ترکیدگی نظری بر اساس حداقل ضخامت دیواره و حداقل مقاومت کششی
* فشار فروپاشی نظری بر اساس حداقل ضخامت دیواره و حداقل استحکام تسلیم
* درجه بندی فشار در 100 درجه فارنهایت (38 درجه سانتیگراد)، شرایط خنثی و استاتیک
فرآیند لوله کشی و بسته بندی
بدون درز سوراخ شده، دوباره ترسیم شده، آنیل شده (فرایند گردش چند پاس)
جوش داده شده - جوش داده شده طولی، ترسیم مجدد، آنیل شده (فرایند گردش چند پاس)

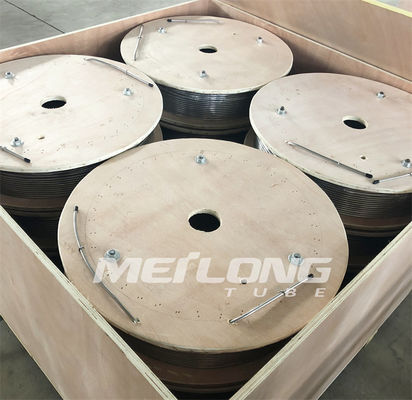

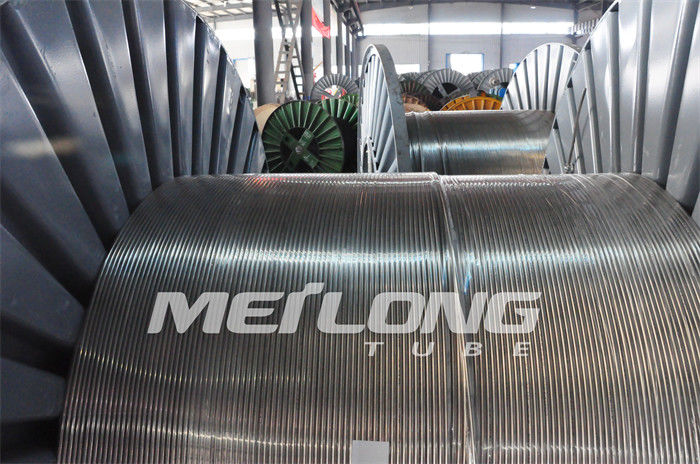

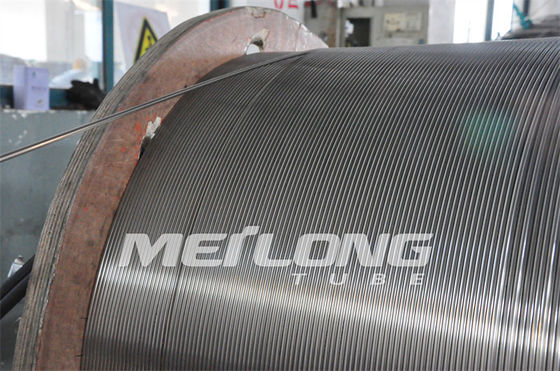

بسته بندی- لوله های هیدرولیک خط لوله ای است که روی درام ها یا قرقره های فلزی / چوبی پیچیده شده است.
همه درام ها یا قرقره ها در جعبه های چوبی برای عملیات لجستیکی آسان بسته بندی می شوند.
