خط کنترل هیدرولیک 1/4 OD x 0.065 WT لوله های آلیاژ نیکل ساخته شده از Incoloy 825
محصولات لوله‌های آلیاژ نیکل برای بخش نفت و گاز با موفقیت در برخی از تهاجمی‌ترین شرایط زیردریایی و چاله‌ها به کار گرفته شده‌اند و ما سابقه طولانی اثبات شده‌ای در عرضه محصولاتی داریم که الزامات کیفیت دقیق بخش نفت و گاز را برآورده می‌کنند.
لوله Meilong لوله های خط کنترل را در طیف گسترده ای از فولادهای ضد زنگ مقاوم در برابر خوردگی، آلیاژهای نیکل ارائه می دهد.ما تجربه گسترده ای در عرضه محصول و نوآوری در این بخش داریم، از پیشرفت های تکنولوژیکی مورد نیاز برای پیشرفت های زیر دریا در سال 1999 تا چالش های آب های عمیق امروزی.
اندازه معمولی ازخط کنترل لوله های آلیاژ نیکل
قطر بیرونی خطوط کنترل لوله آلیاژ نیکل عمدتاً 1/4 اینچ (6.35 میلی متر) است.
ضخامت دیوار: 0.035 اینچ (0.89 میلی متر)، 0.049 اینچ (1.24 میلی متر)، 0.065 اینچ (1.65 میلی متر)
لوله های خط کنترل در طول های 400 فوت (122 متر) تا 32808 فوت (10000 متر) موجود است.بدون جوش لب به لب مداری.
سایر مشخصات (1/8 تا 3/4 اینچ) در صورت درخواست در دسترس هستند.
| اندازه امپراتوری |
اندازه متریک |
|
OD
اینچ
|
WT
اینچ
|
OD
میلی متر
|
WT
میلی متر
|
| 1/8 (0.125) |
0.028 |
3.18 |
0.71 |
| 0.035 |
3.18 |
0.89 |
| 3/16 (0.188) |
0.028 |
4.76 |
0.71 |
| 0.035 |
4.76 |
0.89 |
| 0.049 |
4.76 |
1.24 |
| 1/4 (0.250) |
0.035 |
6.35 |
0.89 |
| 0.049 |
6.35 |
1.24 |
| 0.065 |
6.35 |
1.65 |
| 0.083 |
6.35 |
2.11 |
| 3/8 (0.375) |
0.035 |
9.53 |
0.89 |
| 0.049 |
9.53 |
1.24 |
| 0.065 |
9.53 |
1.65 |
| 0.083 |
9.53 |
2.11 |
| 1/2 (0.500) |
0.035 |
12.7 |
0.89 |
| 0.049 |
12.7 |
1.24 |
| 0.065 |
12.7 |
1.65 |
| 0.083 |
12.7 |
2.11 |
ویژگی های خط کنترل لوله آلیاژ نیکل

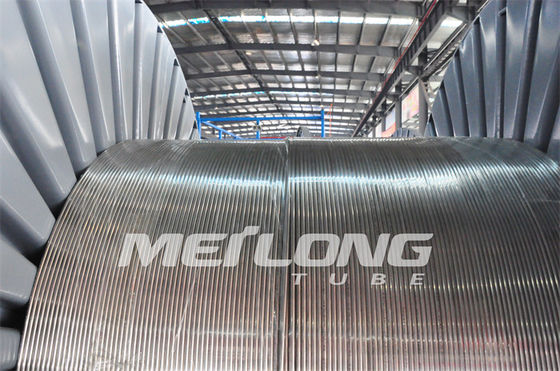

هر سیم پیچ لوله یک طول کاملاً پیوسته بدون جوش مداری است.
هر یک از سیم پیچ های لوله هیدرواستاتیک با فشار هدفمند آزمایش می شود.
بازرسان شخص ثالث (SGS، BV، DNV) می توانند آزمایش را در محل مشاهده کنند.
تست های دیگر عبارتند از: آزمایش جریان گردابی، مواد شیمیایی، مسطح شدن، شعله ور شدن، کشش، تسلیم، ازدیاد طول، سختی برای کیفیت مواد.
توانایی های تست برای خط کنترل لوله های آلیاژ نیکل
|
شیمیایی
خوردگی
بعدی
جریان گردابی
ازدیاد طول
|
شعله ور شدن
صاف کردن
اندازه دانه
سختی
هیدرواستاتیک
|
متالورژی
شناسایی مواد مثبت (PMI)
زبری سطح
کششی
بازده
|
فرآیند و بسته بندی برای خط کنترل لوله های آلیاژ نیکل
بدون درز: سوراخ شده، دوباره ترسیم شده، آنیل شده (فرایند گردش چند پاس)
جوش داده شده: به صورت طولی جوش داده شده، دوباره ترسیم شده، آنیل شده (فرایند گردش چند پاس)

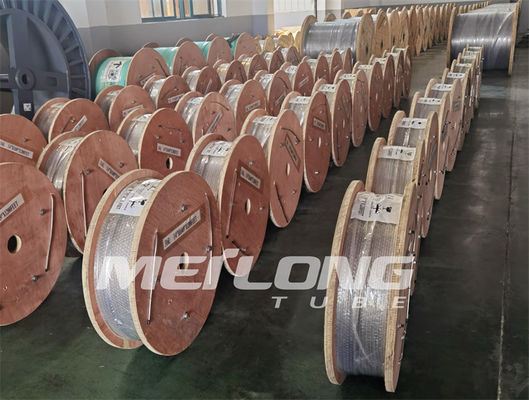

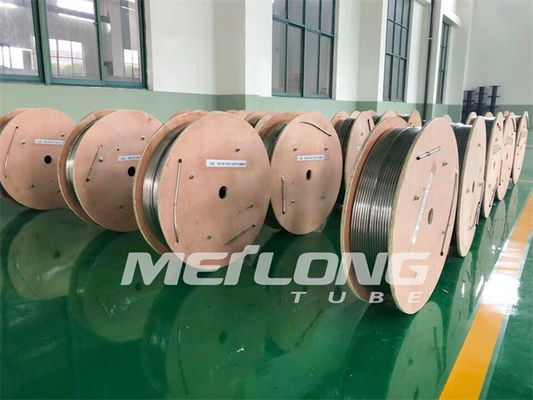

بسته‌بندی: لوله‌ها روی درام‌های فلزی/چوبی یا قرقره‌ها پیچیده می‌شوند.
همه درام ها یا قرقره ها در جعبه های چوبی برای عملیات لجستیکی آسان بسته بندی می شوند.
مواد آلیاژی
| آستنیتی: |
316 لیتر |
ASTM A-269 |
| دوبلکس: |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| آلیاژ نیکل: |
N08825
N06625
|
ASTM B-704;ASTM B-423
ASTM B-704;ASTM B-444
|
ویژگی آلیاژی
آلیاژ Incoloy 825 یک آلیاژ نیکل، آهن و کروم با افزودن مولیبدن و مس است.ترکیب شیمیایی این آلیاژ فولاد نیکل برای ایجاد مقاومت استثنایی در برابر بسیاری از محیط های خورنده طراحی شده است.این شبیه به آلیاژ 800 است اما مقاومت آن در برابر خوردگی آبی بهبود یافته است.مقاومت عالی در برابر اسیدهای کاهنده و اکسید کننده، ترک خوردگی ناشی از تنش، و حملات موضعی مانند خوردگی حفره ای و شکافی دارد.آلیاژ 825 به ویژه در برابر اسیدهای سولفوریک و فسفریک مقاوم است.این آلیاژ فولاد نیکل برای پردازش شیمیایی، تجهیزات کنترل آلودگی، لوله کشی چاه نفت و گاز، پردازش مجدد سوخت هسته ای، تولید اسید و تجهیزات ترشی استفاده می شود.
ترکیب شیمیایی
| نیکل |
کروم |
اهن |
مولیبدن |
کربن |
منگنز |
سیلیکون |
گوگرد |
آلومینیوم |
تیتانیوم |
فلز مس |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| |
|
دقیقه |
|
حداکثر |
حداکثر |
حداکثر |
حداکثر |
حداکثر |
|
|
| 38.0-46.0 |
19.5-23.5 |
22.0 |
2.5-3.5 |
0.05 |
1.0 |
0.5 |
0.03 |
0.2 |
0.6-1.2 |
1.5-3.0 |
تحمل ابعادی
|
ASTM B704 / ASME SB704، Incoloy 825، UNS N08825
ASTM B751 / ASME SB751
|
| اندازه OD |
تحمل OD |
تحمل WT |
|
1/8''≤OD<5/8'' (3.18≤OD<15.88 میلی متر)
5/8≤OD≤1'' (15.88≤OD≤25.4 میلی متر)
|
0.004 ± اینچ (0.10 ± میلی متر)
± 0.0075 اینچ (±0.19 میلی متر)
|
12.5% ±
12.5% ±
|
استاندارد میلونگ
| اندازه OD |
تحمل OD |
تحمل WT |
|
1/8''≤OD<5/8'' (3.18≤OD<15.88 میلی متر)
5/8≤OD≤1'' (15.88≤OD≤25.4 میلی متر)
|
0.004 ± اینچ (0.10 ± میلی متر)
0.004 ± اینچ (0.10 ± میلی متر)
|
± 10%
± 8٪
|
ویژگی های خط کنترل لوله های آلیاژ نیکل
لوله های داخلی درزدار و شناور که دوباره طراحی شده اند.در شرایط آنیل شده عرضه می شود
طول پیوسته بدون جوش های مفصل مداری
| آلیاژ |
UNS |
OD |
WT |
فشار کاری |
فشار ترکیدگی |
فشار فروپاشی |
تست فشار |
| اینچ |
اینچ |
اینچ |
psi |
psi |
psi |
psi |
| Incoloy 825 |
N08825 |
1/8 |
0.125 |
0.028 |
12,389 |
45914 |
11266 |
14500 |
| Incoloy 825 |
N08825 |
1/8 |
0.125 |
0.035 |
15,486 |
57,392 |
14,083 |
17400 |
| Incoloy 825 |
N08825 |
1/4 |
0.250 |
0.035 |
7281 |
26992 |
8,427 |
8700 |
| Incoloy 825 |
N08825 |
1/4 |
0.250 |
0.049 |
10,518 |
38,957 |
10,979 |
11600 |
| Incoloy 825 |
N08825 |
1/4 |
0.250 |
0.065 |
14,335 |
53,127 |
13,445 |
16675 |
| Incoloy 825 |
N08825 |
3/8 |
0.375 |
0.035 |
4683 |
17,347 |
5,918 |
5,075 |
| Incoloy 825 |
N08825 |
3/8 |
0.375 |
0.049 |
6720 |
24903 |
7,919 |
7250 |
| Incoloy 825 |
N08825 |
3/8 |
0.375 |
0.065 |
9,214 |
34,142 |
10,022 |
10150 |
| Incoloy 825 |
N08825 |
3/8 |
0.375 |
0.083 |
12,018 |
44,526 |
12174 |
13775 |
| Incoloy 825 |
N08825 |
1/2 |
0.500 |
0.049 |
4,912 |
18,173 |
6,164 |
5800 |
| Incoloy 825 |
N08825 |
1/2 |
0.500 |
0.065 |
6701 |
24,831 |
7905 |
7250 |
| Incoloy 825 |
N08825 |
1/2 |
0.500 |
0.083 |
8740 |
32,382 |
9736 |
10150 |
| Incoloy 825 |
N08825 |
5/8 |
0.625 |
0.049 |
3,930 |
14538 |
4,931 |
4,350 |
| Incoloy 825 |
N08825 |
5/8 |
0.625 |
0.065 |
5,361 |
19865 |
6,324 |
5800 |
| Incoloy 825 |
N08825 |
5/8 |
0.625 |
0.083 |
6,846 |
25,367 |
8076 |
7,975 |
| Incoloy 825 |
N08825 |
3/4 |
0.750 |
0.049 |
3273 |
12110 |
4,108 |
3,625 |
| Incoloy 825 |
N08825 |
3/4 |
0.750 |
0.065 |
4,466 |
16,547 |
5,268 |
5,075 |
| Incoloy 825 |
N08825 |
3/4 |
0.750 |
0.083 |
5703 |
21,131 |
6727 |
6,525 |
فشار ترکیدگی نظری بر اساس حداقل ضخامت دیواره و حداقل مقاومت کششی
فشار فروپاشی نظری بر اساس حداقل ضخامت دیواره و حداقل استحکام تسلیم
درجه فشار در 100 درجه فارنهایت (38 درجه سانتیگراد)، شرایط خنثی و استاتیک
