خط تزریق سیم پیچ لوله زمین گرمایی WT 3 / 8'' OD x 0.065''
لوله Meilong به طور خاص لوله های سیم پیچ بدون درز و طراحی مجدد، جوش داده شده و طراحی مجدد را تولید می کند که از فولادهای ضد زنگ آستنیتی، دوبلکس، فوق دوبلکس مقاوم در برابر خوردگی و گریدهای آلیاژ نیکل ساخته شده است.این لوله به عنوان خطوط کنترل هیدرولیک و خطوط تزریق مواد شیمیایی به ویژه خدمات نفت و گاز، صنایع زمین گرمایی استفاده می شود.
کاربرد خط تزریق
سیل آب گرم یک تکنیک بازیابی حرارتی است که در آن آب گرم به مخزن تزریق می شود تا تولید نفت خام سنگین تا متوسط را افزایش دهد.گرمای حاصل از آب داغ، ویسکوزیته و چگالی نفت خام را کاهش می دهد و به آن اجازه می دهد راحت تر به چاه تولید جریان یابد.این فرآیند که به عنوان تزریق آب گرم نیز شناخته می شود، ضریب بازیافت نفت را افزایش می دهد و میزان تولید چاه را برای مدت طولانی تری حفظ می کند.
افزایش توسعه جهانی در قرن گذشته شاهد افزایش سریع تقاضا برای نفت بوده است.نفت های سنگین به دلیل ذخایر فراوان و توسعه روزافزون در دهه های گذشته، جهان را به طور گسترده جذب کرده است.تکنیک های مختلفی مانند تولید سرد و حرارتی برای بازیابی روغن های مخازن سنگین به کار گرفته شده است.روش های تولید سرد شامل سیلاب شیمیایی (سیل پلیمری، غرقابی سورفکتانت، غرقاب گاز و غیره)، تخلیه طبیعی و سیل آب است.تولید حرارتی شامل تزریق سیال حرارتی به مخزن، مانند تحریک چرخه ای بخار، سیل بخار، و زهکشی گرانشی به کمک بخار یا تولید گرما در مخزن است.از همین فناوری و روش برای تزریق آب گرم به چاه های زمین گرمایی برای تحقق تبادل مواد استفاده می شود.
| اندازه امپراتوری |
اندازه متریک |
|
OD
اینچ
|
WT
اینچ
|
OD
میلی متر
|
WT
میلی متر
|
| 1/8 (0.125) |
0.028 |
3.18 |
0.71 |
| 0.035 |
3.18 |
0.89 |
| 3/16 (0.188) |
0.028 |
4.76 |
0.71 |
| 0.035 |
4.76 |
0.89 |
| 0.049 |
4.76 |
1.24 |
| 1/4 (0.250) |
0.035 |
6.35 |
0.89 |
| 0.049 |
6.35 |
1.24 |
| 0.065 |
6.35 |
1.65 |
| 0.083 |
6.35 |
2.11 |
| 3/8 (0.375) |
0.035 |
9.53 |
0.89 |
| 0.049 |
9.53 |
1.24 |
| 0.065 |
9.53 |
1.65 |
| 0.083 |
9.53 |
2.11 |
| 1/2 (0.500) |
0.035 |
12.7 |
0.89 |
| 0.049 |
12.7 |
1.24 |
| 0.065 |
12.7 |
1.65 |
| 0.083 |
12.7 |
2.11 |
اندازه معمولی خط تزریق مواد شیمیایی
قطر بیرونی خطوط کنترل عمدتاً 3/8 اینچ (9.53 میلی متر)، 1/2 اینچ (12.7 میلی متر 0) است.
ضخامت دیوار: 0.035 اینچ (0.89 میلی متر)، 0.049 اینچ (1.24 میلی متر)، 0.065 اینچ (1.65 میلی متر)، 0.083 اینچ (2.11 میلی متر)
لوله های خط کنترل در طول های 400 فوت (122 متر) تا 32808 فوت (10000 متر) موجود است.بدون جوش لب به لب مداری.
سایر مشخصات (1/8 تا 3/4 اینچ) در صورت درخواست در دسترس هستند.
اهمیت خط تزریق مواد شیمیایی
هر سیم پیچ لوله یک طول کاملاً پیوسته بدون جوش مداری است.
هر سیم پیچ لوله هیدرواستاتیک با حداقل 11600 psi تست شده است.
بازرسان شخص ثالث (SGS، BV، DNV) می توانند آزمایش را در محل مشاهده کنند.
تست های دیگر عبارتند از: آزمایش جریان گردابی، مواد شیمیایی، مسطح شدن، شعله ور شدن، کشش، تسلیم، ازدیاد طول، سختی برای کیفیت مواد.
نقش خط تزریق مواد شیمیایی
در صنعت نفت و گاز به ترتیب مواد شیمیایی تزریق می کنیم
برای حفاظت از زیرساخت ها
برای بهینه سازی فرآیندها
برای اطمینان از جریان
و برای بهبود بهره وری
آلیاژهای خطوط تزریق
| آستنیتی: |
316 لیتر |
ASTM A-269 |
| دوبلکس: |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| آلیاژ نیکل: |
N08825
N06625
|
ASTM B-704;ASTM B-423
ASTM B-704;ASTM B-444
|
ویژگی های لوله خط تزریق
تلورانس های ابعادی نزدیک
خواص مکانیکی به طور قابل توجهی افزایش یافته است
پرداخت سطح برتر
تمیزی بالای سطح داخلی
بیضی کنترل شده، خارج از مرکز
Super Duplex 2507 برای خط تزریق مواد شیمیایی
| کربن |
منگنز |
فسفر |
گوگرد |
سیلیکون |
نیکل |
کروم |
مولیبدن |
نیتروژن |
فلز مس |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| حداکثر |
حداکثر |
حداکثر |
حداکثر |
حداکثر |
|
|
|
|
حداکثر |
| 0.03 |
1.20 |
0.035 |
0.020 |
0.80 |
6.0-8.0 |
24.0-26.0 |
3.0-5.0 |
0.24-0.32 |
0.5 |
هم ارزی هنجار
| مقطع تحصیلی |
شماره UNS |
هنجار یورو |
| خیر |
نام |
| آلیاژ |
ASTM/ASME |
EN10216-5 |
EN10216-5 |
| 2507 |
S32750 |
1.4410 |
X2CrNiMoN25-7-4 |
Duplex 2507 یک فولاد ضد زنگ فوق العاده دوبلکس است که برای کاربردهایی طراحی شده است که به استحکام استثنایی و مقاومت در برابر خوردگی نیاز دارند.آلیاژ 2507 دارای 25 درصد کروم، 4 درصد مولیبدن و 7 درصد نیکل است.این محتوای بالای مولیبدن، کروم و نیتروژن باعث مقاومت عالی در برابر حفره های کلرید و حمله خوردگی شکاف می شود و ساختار دوبلکس 2507 را با مقاومت استثنایی در برابر ترک خوردگی ناشی از تنش کلرید ارائه می دهد.
استفاده از Duplex 2507 باید به برنامه های زیر 600 درجه فارنهایت (316 درجه سانتیگراد) محدود شود.قرار گرفتن در معرض دمای بالا می تواند هم چقرمگی و هم مقاومت در برابر خوردگی آلیاژ 2507 را کاهش دهد.
Duplex 2507 دارای خواص مکانیکی عالی است.اغلب می توان از یک گیج سبک از مواد 2507 برای دستیابی به همان استحکام طراحی آلیاژ نیکل ضخیم تر استفاده کرد.صرفه جویی حاصل در وزن می تواند به طور چشمگیری هزینه کلی ساخت را کاهش دهد.
مقاومت در برابر خوردگی خط تزریق Super Duplex 2507
2507 Duplex در برابر خوردگی یکنواخت توسط پلاتیدهای آلی ac Super Duplex 2507 مانند اسید فرمیک و استیک بسیار مقاوم است.همچنین در برابر اسیدهای معدنی بسیار مقاوم است، به خصوص اگر حاوی کلرید باشد.آلیاژ 2507 در برابر خوردگی بین دانه ای مربوط به کاربید بسیار مقاوم است.با توجه به بخش فریتی ساختار دوبلکس آلیاژ، در برابر ترک خوردگی تنشی در محیط های حاوی کلرید گرم بسیار مقاوم است.از طریق افزودن کروم، مولیبدن و نیتروژن خوردگی موضعی مانند سوراخ شدن و حمله شکاف بهبود می یابد.آلیاژ 2507 مقاومت بسیار خوبی در حفره شدن موضعی دارد.
ویژگی های Super Duplex 2507 Injection Line
مقاومت بالا در برابر ترک خوردگی تنش کلرید
استحکام بالا
مقاومت برتر در برابر سوراخ شدن کلرید و خوردگی شکاف
مقاومت در برابر خوردگی عمومی خوب
برای کاربردهای تا دمای 600 درجه فارنهایت پیشنهاد می شود
سرعت کم انبساط حرارتی
ترکیبی از خواص داده شده توسط ساختار آستنیتی و فریتی
جوش پذیری و کارایی خوب
وزن لوله خط تزریق در هر متر (کیلوگرم)
Super Duplex 2507 (UNS S32750)
| OD |
WT |
| کسر |
اعشاری |
0.028 |
0.035 |
0.049 |
0.065 |
0.083 |
| 1/8 |
0.125 |
0.0438 |
0.0507 |
- |
- |
- |
| 1/4 |
0.250 |
0.1002 |
0.1213 |
0.1587 |
0.197 |
0.2232 |
| 3/8 |
0.375 |
0.1565 |
0.1917 |
0.2572 |
0.3246 |
0.3904 |
| 1/2 |
0.500 |
0.2129 |
0.2621 |
0.3559 |
0.4554 |
0.5575 |
| 5/8 |
0.625 |
0.2693 |
0.3327 |
0.4547 |
0.5864 |
0.7246 |
| 3/4 |
0.750 |
0.3256 |
0.4031 |
0.5532 |
0.7172 |
0.8916 |
فرآیند لوله کشی و بسته بندی
بدون درز سوراخ شده، دوباره ترسیم شده، آنیل شده (فرایند گردش چند پاس)
جوش داده شده - جوش داده شده طولی، ترسیم مجدد، آنیل شده (فرایند گردش چند پاس)

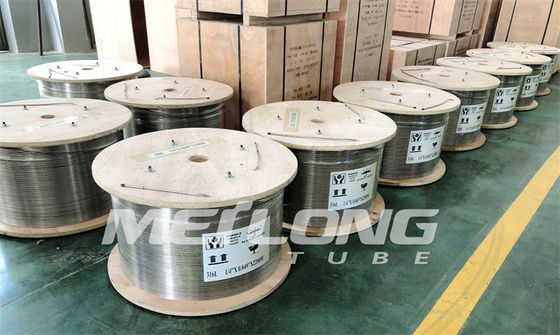

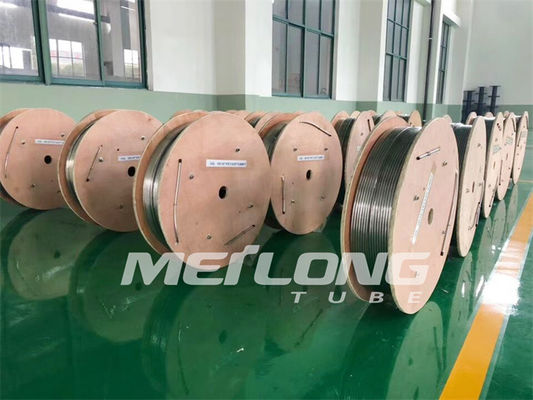

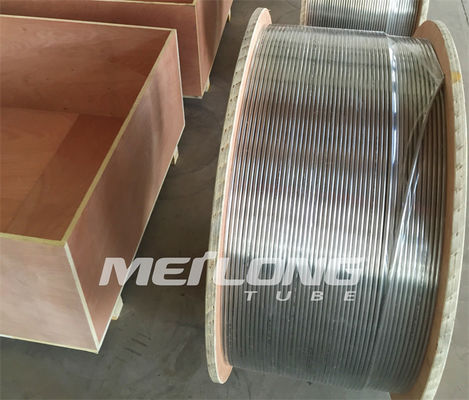

بسته‌بندی - لوله‌ها به صورت هم سطح روی درام‌ها یا قرقره‌های فلزی / چوبی پیچیده می‌شوند.
همه درام ها یا قرقره ها در جعبه های چوبی برای عملیات لجستیکی آسان بسته بندی می شوند.
