Duplex 2205 Hydraulic Control Line Flatpack با 3 خط برای میادین نفت و گاز
MEILONG پوشش خطوط کنترل را برای افزایش دوام و همچنین مقاومت شیمیایی و خوردگی برای برآورده کردن نیازهای تخصصی هر پروژه ارائه می دهد، ما انواع مختلف کپسولاسیون را ارائه می دهیم، مانند: HDPE (پلی اتیلن با چگالی بالا)، سانتوپرن، PVC (پلی وینیل کلراید)، هایلار و PVDF (پلی وینیلیدین فلوراید).
خط کنترل هیدرولیک جوش داده شده پلاگین شناور است که مطابق با مشخصات ASTM کشیده شده است و در هر طولی موجود است.انواع مواد برای خطوط کنترل هیدرولیک عبارتند از فولاد ضد زنگ TP316L که برای محیط های شیرین تا متوسط خورنده مناسب است، فولاد ضد زنگ دوبلکس 2205، فولاد ضد زنگ Super Duplex 2507، آلیاژ نیکل Incoloy 825 و Inconel 625 مناسب برای محیط های با فشار شدید خورنده و دمای بالا و محیط های کاری با دمای بالا هستند. .سیالات سیستم کنترل باید با محیط و دمای عملیاتی خط کنترل سازگار باشد.
در صورت درخواست، محصورسازی خط کنترل نیز برای ایجاد مقاومت در برابر له شدن و سایش بیشتر در حین نصب در دسترس است.مواد کپسوله باید برای سازگاری با سیالات چاه و شرایط دمایی مطابقت داشته باشد.
فلت پک کنترل لاین کپسول دار
کپسولاسیون پلاستیکی است که روی لوله فلزی اکسترود می شود.کپسوله سازی از آسیب رسیدن به لوله های فلزی در طول فرآیند ساخت جلوگیری می کند.کپسولاسیون همچنین مقاومت سایشی بیشتری را ایجاد می کند و در صورت نصب محافظ کابل برای افزایش نیروی نگهدارنده روی هر اتصال لوله تولیدی، لازم است.
کپسوله‌ها در طیف گسترده‌ای از پیکربندی‌ها با گزینه‌های محصورسازی تک گذر و محفظه دو گذر برای محافظت بیشتر در دسترس هستند.
کاربرد Flatpack
فلت پک ها معمولاً زمانی استفاده می شوند که چندین خط مختلف در عمق تقریباً یکسانی در چاه خاتمه یافته باشند.
کاربردهای متداول شامل سیستم های چاه هوشمند، خطوط تزریق مواد شیمیایی عمیق با کابل گیج پایین چاه و خطوط شیر ایمنی با خطوط تزریق مواد شیمیایی کم عمق است.برای برخی از کاربردها، میله‌های سپر نیز درون بسته‌بندی مسطح محصور می‌شوند تا مقاومت بیشتری در برابر له شدن ایجاد کنند.
استاندارد و تاییدیه ها
خطوط کنترل بر اساس استانداردهای ASTM قابل اجرا برای هر ماده خاص تولید می شوند.
لوله ها را می توان بر حسب نیاز مشتری و مطابق با استانداردهای NAS/SAE مناسب شستشو، پر و فیلتر کرد.
کیفیت و تست
- مطابق با برنامه های بازرسی استاندارد و کیفیت تولید شده است
طراحی و ساخت
- کپسولاسیون برای تک خط
- پروفیل های کپسوله سازی متناسب با کاربرد مشتری
- علامت گذاری خط سفارشی
- طیف گسترده ای از مواد کاربردی
مواد کپسوله سازی
- PP (پلی پروپیلن) / TPR (سانتوپرن) / PA
(نایلون) / PVDF / ETFE (تفزل) / ECTFE (هالار)
FEP / PFA / ECA 3000
ویژگی های Encapsulated Control Line Flatpack
حفاظت از خط پایین چاله را به حداکثر برسانید
مقاومت در برابر خرد شدن را در هنگام نصب افزایش دهید
از خط کنترل در برابر سایش و نیشگون گرفتن محافظت کنید
شکست خوردگی تنش طولانی مدت خط کنترل را از بین ببرید
پروفایل بستن را بهبود بخشید
کپسوله شدن یک یا چندگانه برای سهولت اجرا و محافظت بیشتر
درجات آلیاژی موجود برای لوله های خط کنترل در داخل کپسوله
| آستنیتی: |
316 لیتر |
| دوبلکس: |
S31803/S32205
S32750
|
| آلیاژ نیکل: |
N08825
N06625
|
مواد کپسوله سازی:
| پلی پروپیلن |
-25 تا 150 درجه سانتیگراد |
مقاومت خوب در برابر آب نمک |
| سانتوپرن |
-30 تا 150 درجه سانتیگراد |
مقاومت خوب در برابر آب نمک |
| نایلون 11 |
-60 تا 135 درجه سانتیگراد |
مقاومت خوب در برابر هیدروکربن ها، مقاومت در برابر سایش خوب |
| PVDF |
-30 تا 150 درجه سانتیگراد |
مقاومت خوب در برابر آب نمک و هیدروکربن ها، مقاومت در برابر سایش خوب |
| FEP |
-110 تا 200 درجه سانتیگراد |
مقاومت خوب در برابر آب نمک و هیدروکربن |
پروفیل های کپسوله سازی استاندارد Flatpack
| گرد، تک خط |
مورد |
ابعاد استاندارد |
 |
1/8 اینچ OD Line |
0.250 اینچ (6.35 میلی متر) قطر. |
| 1/4 اینچ OD Line |
0.433 اینچ (11.0 میلی متر) قطر. |
| خط OD 3/8 |
0.535 اینچ (13.6 میلی متر) قطر. |
| 1/2 اینچ OD Line |
0.660 اینچ (16.8 میلی متر) قطر. |
| مربع، تک خط |
مورد |
ابعاد استاندارد |
|
1/8 اینچ OD Line |
0.250 × 0.250 اینچ (6.35 × 6.35 میلی‌متر) |
| 1/4 اینچ OD Line |
0.433 × 0.433 اینچ (11.0 میلی متر × 11.0 میلی متر) |
| خط OD 3/8 |
0.535 × 0.535 اینچ (13.6 × 13.6 میلی‌متر) |
| 1/2 اینچ OD Line |
0.660 × 0.660 اینچ (16.8 × 16.8 میلی‌متر) |
| مستطیل، 2 خط |
مورد |
ابعاد استاندارد |
|
1/4 اینچ OD Line |
عرض: 0.710 اینچ (18.0 میلی متر)
ارتفاع: 0.410 اینچ (10.4 میلی متر)
|

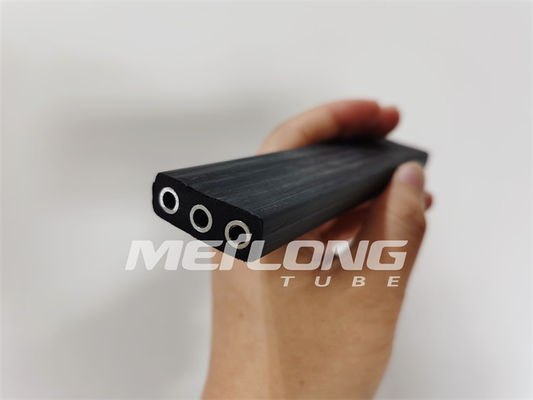

| مستطیل، 3 خط |
مورد |
ابعاد استاندارد |
|
1/4 اینچ OD Line |
عرض: 0.990 اینچ (25.1 میلی متر)
ارتفاع: 0.410 اینچ (10.4 میلی متر)
|
خواص لوله های خط کنترل در کپسولاسیون
لوله های داخلی درزدار و شناور که دوباره طراحی شده اند.در شرایط آنیل شده عرضه می شود
طول پیوسته بدون جوش های مفصل مداری
| آلیاژ |
UNS |
OD |
WT |
فشار کاری |
فشار ترکیدگی |
فشار فروپاشی |
تست فشار |
| اینچ |
اینچ |
اینچ |
Psi |
psi |
psi |
psi |
| دوبلکس 2205 |
S32205 |
1/8 |
0.125 |
0.028 |
15,544 |
41704 |
15,544 |
17400 |
| دوبلکس 2205 |
S32205 |
1/8 |
0.125 |
0.035 |
19,430 |
52130 |
19,430 |
21,025 |
| دوبلکس 2205 |
S32205 |
1/4 |
0.250 |
0.035 |
9715 |
26065 |
9715 |
10,875 |
| دوبلکس 2205 |
S32205 |
1/4 |
0.250 |
0.049 |
13631 |
31784 |
12,821 |
14500 |
| دوبلکس 2205 |
S32205 |
1/4 |
0.250 |
0.065 |
18,076 |
40,182 |
15,824 |
19,575 |
| دوبلکس 2205 |
S32205 |
3/8 |
0.375 |
0.035 |
6,492 |
22226 |
6786 |
7250 |
| دوبلکس 2205 |
S32205 |
3/8 |
0.375 |
0.049 |
9,082 |
25,230 |
9,156 |
10150 |
| دوبلکس 2205 |
S32205 |
3/8 |
0.375 |
0.065 |
12056 |
29,302 |
11629 |
13050 |
| دوبلکس 2205 |
S32205 |
3/8 |
0.375 |
0.083 |
15,382 |
34,858 |
14,087 |
16675 |
| دوبلکس 2205 |
S32205 |
1/2 |
0.500 |
0.049 |
6,815 |
22574 |
7,095 |
7250 |
| دوبلکس 2205 |
S32205 |
1/2 |
0.500 |
0.065 |
9,038 |
25,172 |
9,126 |
10150 |
| دوبلکس 2205 |
S32205 |
1/2 |
0.500 |
0.083 |
11540 |
28536 |
11,217 |
13050 |
| دوبلکس 2205 |
S32205 |
5/8 |
0.625 |
0.049 |
5,446 |
21,147 |
5,785 |
5800 |
| دوبلکس 2205 |
S32205 |
5/8 |
0.625 |
0.065 |
7213 |
23,038 |
7,492 |
7,975 |
| دوبلکس 2205 |
S32205 |
5/8 |
0.625 |
0.083 |
9,229 |
31,216 |
9,288 |
10150 |
| دوبلکس 2205 |
S32205 |
3/4 |
0.750 |
0.049 |
4,534 |
20,265 |
4,887 |
5,075 |
| دوبلکس 2205 |
S32205 |
3/4 |
0.750 |
0.065 |
6020 |
21738 |
6,344 |
6,525 |
| دوبلکس 2205 |
S32205 |
3/4 |
0.750 |
0.083 |
7684 |
23,560 |
7,919 |
8700 |
فشار ترکیدگی نظری بر اساس حداقل ضخامت دیواره و حداقل مقاومت کششی
فشار فروپاشی نظری بر اساس حداقل ضخامت دیواره و حداقل استحکام تسلیم
درجه فشار در 100 درجه فارنهایت (38 درجه سانتیگراد)، شرایط خنثی و استاتیک
