ASTM B423 Incoloy 825 خط تزریق شیمیایی با کشش بالا لوله آلیاژ نیکل
خطوط تزریق بدون درز یا جوش داده شده و طراحی مجدد، ساخت و ساز ترجیحی برای خطوط تزریق هستند که در کاربردهای نفت و گاز پایین چاه استفاده می شوند.خطوط کنترل ما در SCSSV، تزریق شیمیایی، تکمیل چاه های پیشرفته و برنامه های گیج استفاده می شود.ما انواع خطوط کنترل را ارائه می دهیم.(جوش داده شده یا لیزر جوش داده شده با تیگ، و پلاگین شناور کشیده شده، و خطوط با پیشرفت، فرآیند سوراخ کردن داغ برای نوع بدون درز) فرآیندهای مختلف این امکان را به ما می دهند تا راه حلی را برای تکمیل چاه شما سفارشی کنیم.
اندازه معمولی خط تزریق
قطر بیرونی خطوط کنترل عمدتاً 3/8 اینچ (9.53 میلی متر) است.
ضخامت دیوار: 0.035 اینچ (0.89 میلی متر)، 0.049 اینچ (1.24 میلی متر)، 0.065 اینچ (1.65 میلی متر)
لوله های خط کنترل در طول های 400 فوت (122 متر) تا 32808 فوت (10000 متر) موجود است.بدون جوش لب به لب مداری.
سایر مشخصات (1/8 تا 3/4 اینچ) در صورت درخواست در دسترس هستند.
ساخت دقیق
Meilong Tube از مجموعه ای از ساختمان ها به مساحت 20000 متر مربع کار می کند.

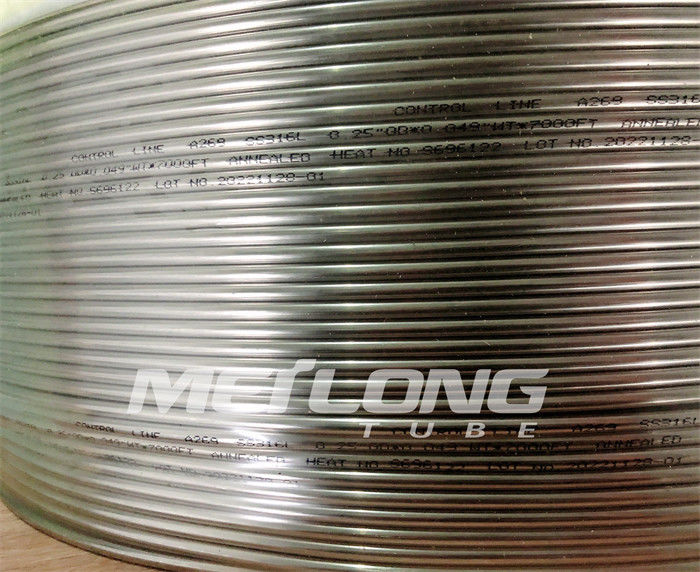

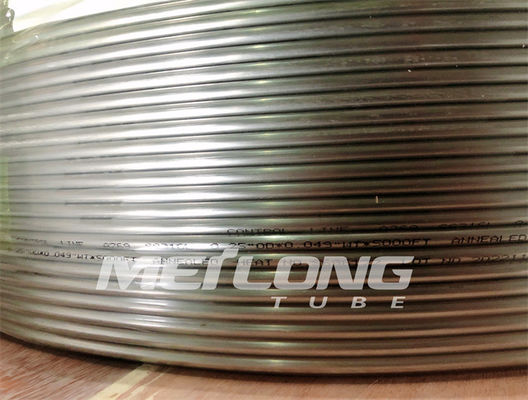

هر سیم پیچ لوله یک طول کاملاً پیوسته بدون جوش مداری است.
هر یک از سیم پیچ های لوله هیدرواستاتیک با فشار هدفمند آزمایش می شود.
بازرسان شخص ثالث (SGS، BV، DNV) می توانند آزمایش را در محل مشاهده کنند.
توانایی های کنترل کیفیت
|
شیمیایی
خوردگی
بعدی
جریان گردابی
ازدیاد طول
|
شعله ور شدن
صاف کردن
اندازه دانه
سختی
هیدرواستاتیک
|
متالورژی
شناسایی مواد مثبت (PMI)
زبری سطح
کششی
بازده
|
ویژگی های لوله
تلورانس های ابعادی نزدیک
خواص مکانیکی به طور قابل توجهی افزایش یافته است
پرداخت سطح برتر
تمیزی بالای سطح داخلی
بیضی کنترل شده، خارج از مرکز
تحمل ابعادی
|
ASTM B423 / ASME SB423، Incoloy 825، UNS N08825
ASTM B751 / ASME SB751
|
| اندازه OD |
تحمل OD |
تحمل WT |
|
1/8''≤OD<5/8'' (3.18≤OD<15.88 میلی متر)
5/8≤OD≤1'' (15.88≤OD≤25.4 میلی متر)
|
0.004 ± اینچ (0.10 ± میلی متر)
± 0.0075 اینچ (±0.19 میلی متر)
|
12.5% ±
12.5% ±
|
استاندارد میلونگ
| اندازه OD |
تحمل OD |
تحمل WT |
|
1/8''≤OD<5/8'' (3.18≤OD<15.88 میلی متر)
5/8≤OD≤1'' (15.88≤OD≤25.4 میلی متر)
|
0.004 ± اینچ (0.10 ± میلی متر)
0.004 ± اینچ (0.10 ± میلی متر)
|
± 10%
± 8٪
|
حرارت درمانی
لوله برای دستیابی به خواص مکانیکی مشخص و مقاومت در برابر خوردگی در یک کوره خارج از آسیاب با اتمسفر کاهنده تحت عملیات حرارتی قرار می گیرد.
توضیحات برنامه برای SSSV
شیر ایمنی دریچه ای است که به عنوان محافظ تجهیزات شما عمل می کند.دریچه های ایمنی می توانند از آسیب به مخازن تحت فشار شما جلوگیری کنند و حتی از انفجار در تاسیسات شما هنگام نصب در مخازن تحت فشار جلوگیری کنند.
شیر اطمینان نوعی شیر است که با افزایش فشار سمت ورودی شیر تا فشار از پیش تعیین شده، به طور خودکار فعال می شود تا دیسک شیر باز شود و سیال تخلیه شود.سیستم دریچه ایمنی به گونه ای طراحی شده است که در برابر خرابی ایمن باشد به طوری که در صورت خرابی سیستم یا آسیب به تاسیسات کنترل تولید سطح، می توان چاه را جدا کرد.
در بیشتر موارد، داشتن وسیله ای برای بسته شدن برای همه چاه هایی که قابلیت جریان طبیعی به سطح را دارند، الزامی است.نصب یک شیر ایمنی زیرسطحی (SSSV) این قابلیت بسته شدن اضطراری را فراهم می کند.سیستم های ایمنی ممکن است بر اساس یک اصل ایمن خرابی از یک صفحه کنترل واقع در سطح کار کنند.
SCSSV توسط یک خط کنترل فولاد ضد زنگ ¼ اینچی کنترل می شود که به قسمت بیرونی رشته لوله چاه متصل می شود و هنگام نصب لوله تولید نصب می شود.بسته به فشار سر چاه، ممکن است لازم باشد تا 10000 psi روی خط کنترل برای باز نگه داشتن دریچه حفظ شود.
سایر برنامه های کاربردی
لوله های آلیاژی مارپیچ برای تزریق مواد شیمیایی
لوله های آلیاژی مارپیچ خط کنترل هیدرولیک لخت و محصور شده برای دریچه های ایمنی زیر دریا
رشته های سرعت، رشته های کار، و ناف لوله فولادی
لوله های آلیاژی ژئوترمال
آلیاژهای خطوط تزریق
| لوله آلیاژی |
هیدرولیک
کنترل
|
شیمیایی
تزریق
|
حفره کلرید /
مقاومت در برابر خوردگی شکاف
|
H2S / CO2
مقاومت
|
مقاومت در برابر خوردگی استرس کلرید (SCC). |
مشخصات UNS / ASTM |
|
ضد زنگ 316L – 170 MPa دقیقه.قدرت تسلیم
لوله تحت فشار درز جوش داده شده
|
• |
• |
|
|
|
S31603 / A269 |
|
Duplex 2205 – 485 MPa دقیقه.قدرت تسلیم
لوله تحت فشار درز جوش داده شده
|
• |
• |
• |
• |
• |
S32205 / A789 |
|
Duplex 2507 – 550 MPa دقیقه.قدرت تسلیم
لوله تحت فشار درز جوش داده شده
|
• |
• |
• |
• |
• |
S32750 / A789 |
|
Incoloy 825 – 240 MPa دقیقه.قدرت تسلیم
لوله تحت فشار درز جوش داده شده
|
• |
• |
• |
• |
• |
N08825 / B704 |
|
اینکونل 625 - 414 مگاپاسکال در دقیقه.قدرت تسلیم
لوله تحت فشار درز جوش داده شده
|
• |
• |
• |
• |
• |
N06625 / B704 |
ترکیبات شیمیایی لوله مویرگی خط تزریق Incoloy 825
| نیکل |
کروم |
اهن |
مولیبدن |
کربن |
منگنز |
سیلیکون |
گوگرد |
آلومینیوم |
تیتانیوم |
فلز مس |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| |
|
دقیقه |
|
حداکثر |
حداکثر |
حداکثر |
حداکثر |
حداکثر |
|
|
| 38.0-46.0 |
19.5-23.5 |
22.0 |
2.5-3.5 |
0.05 |
1.0 |
0.5 |
0.03 |
0.2 |
0.6-1.2 |
1.5-3.0 |
آلیاژ Incoloy 825 یک آلیاژ نیکل، آهن و کروم با افزودن مولیبدن و مس است.
وزن لوله خط تزریق Incoloy 825 در هر متر (کیلوگرم)
Incoloy 825 (UNS N08825)
| OD |
WT |
| کسر |
اعشاری |
0.028 |
0.035 |
0.049 |
0.065 |
0.083 |
| 1/8 |
0.125 |
0.0446 |
0.0517 |
- |
- |
- |
| 1/4 |
0.250 |
0.1022 |
0.1237 |
0.1916 |
0.1977 |
0.2277 |
| 3/8 |
0.375 |
0.1596 |
0.1955 |
0.2624 |
0.3311 |
0.3983 |
| 1/2 |
0.500 |
0.2172 |
0.2674 |
0.3631 |
0.4646 |
0.5688 |
| 5/8 |
0.625 |
0.2748 |
0.3394 |
0.4638 |
0.5982 |
0.7392 |
| 3/4 |
0.750 |
0.3322 |
0.4112 |
0.5644 |
0.7317 |
0.9096 |
ویژگی های خط تزریق لوله مویرگی Incoloy 825
لوله داخلی بدون درز و شناور دوباره ترسیم شده.در شرایط آنیل شده عرضه می شود
طول پیوسته بدون جوش های مفصل مداری
| آلیاژ |
UNS |
OD |
WT |
فشار کاری |
فشار ترکیدگی |
فشار فروپاشی |
تست فشار |
| اینچ |
اینچ |
اینچ |
psi |
psi |
psi |
psi |
| Incoloy 825 |
N08825 |
1/8 |
0.125 |
0.028 |
12,389 |
45914 |
11266 |
14500 |
| Incoloy 825 |
N08825 |
1/8 |
0.125 |
0.035 |
15,486 |
57,392 |
14,083 |
17400 |
| Incoloy 825 |
N08825 |
1/4 |
0.250 |
0.035 |
7281 |
26992 |
8,427 |
8700 |
| Incoloy 825 |
N08825 |
1/4 |
0.250 |
0.049 |
10,518 |
38,957 |
10,979 |
11600 |
| Incoloy 825 |
N08825 |
1/4 |
0.250 |
0.065 |
14,335 |
53,127 |
13,445 |
16675 |
| Incoloy 825 |
N08825 |
3/8 |
0.375 |
0.035 |
4683 |
17,347 |
5,918 |
5,075 |
| Incoloy 825 |
N08825 |
3/8 |
0.375 |
0.049 |
6720 |
24903 |
7,919 |
7250 |
| Incoloy 825 |
N08825 |
3/8 |
0.375 |
0.065 |
9,214 |
34,142 |
10,022 |
10150 |
| Incoloy 825 |
N08825 |
3/8 |
0.375 |
0.083 |
12,018 |
44,526 |
12174 |
13775 |
| Incoloy 825 |
N08825 |
1/2 |
0.500 |
0.049 |
4,912 |
18,173 |
6,164 |
5800 |
| Incoloy 825 |
N08825 |
1/2 |
0.500 |
0.065 |
6701 |
24,831 |
7905 |
7250 |
| Incoloy 825 |
N08825 |
1/2 |
0.500 |
0.083 |
8740 |
32,382 |
9736 |
10150 |
| Incoloy 825 |
N08825 |
5/8 |
0.625 |
0.049 |
3,930 |
14538 |
4,931 |
4,350 |
| Incoloy 825 |
N08825 |
5/8 |
0.625 |
0.065 |
5,361 |
19865 |
6,324 |
5800 |
| Incoloy 825 |
N08825 |
5/8 |
0.625 |
0.083 |
6,846 |
25,367 |
8076 |
7,975 |
| Incoloy 825 |
N08825 |
3/4 |
0.750 |
0.049 |
3273 |
12110 |
4,108 |
3,625 |
| Incoloy 825 |
N08825 |
3/4 |
0.750 |
0.065 |
4,466 |
16,547 |
5,268 |
5,075 |
| Incoloy 825 |
N08825 |
3/4 |
0.750 |
0.083 |
5703 |
21,131 |
6727 |
6,525 |
* فشار ترکیدگی نظری بر اساس حداقل ضخامت دیواره و حداقل مقاومت کششی
* فشار فروپاشی نظری بر اساس حداقل ضخامت دیواره و حداقل استحکام تسلیم
* درجه بندی فشار در 100 درجه فارنهایت (38 درجه سانتیگراد)، شرایط خنثی و استاتیک
فرآیند لوله کشی و بسته بندی
بدون درز سوراخ شده، دوباره ترسیم شده، آنیل شده (فرایند گردش چند پاس)
جوش داده شده - جوش داده شده طولی، ترسیم مجدد، آنیل شده (فرایند گردش چند پاس)

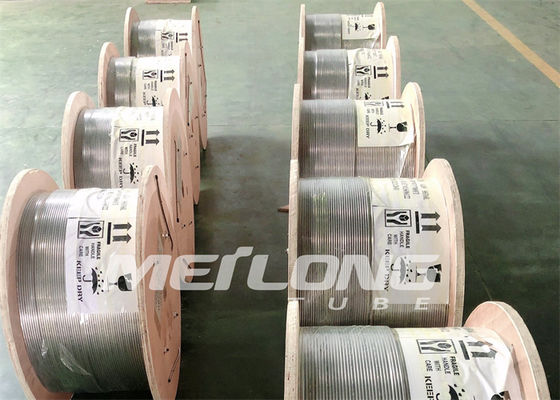

بسته‌بندی - لوله‌ها به صورت هم سطح روی درام‌ها یا قرقره‌های فلزی / چوبی پیچیده می‌شوند.
همه درام ها یا قرقره ها در جعبه های چوبی برای عملیات لجستیکی آسان بسته بندی می شوند.
