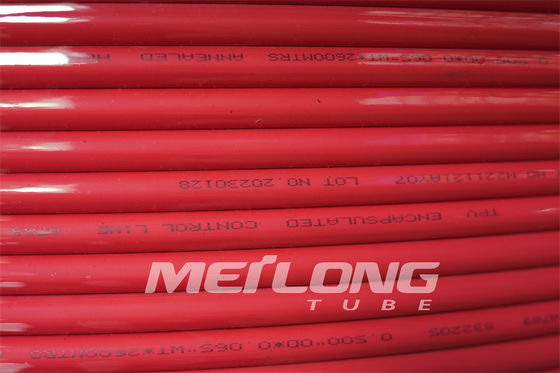

UNS S32205 دوبلکس 2205 TPV لوله مویرگی خط کنترل محصور شده 1 / 2'' OD x 0.065'' WT

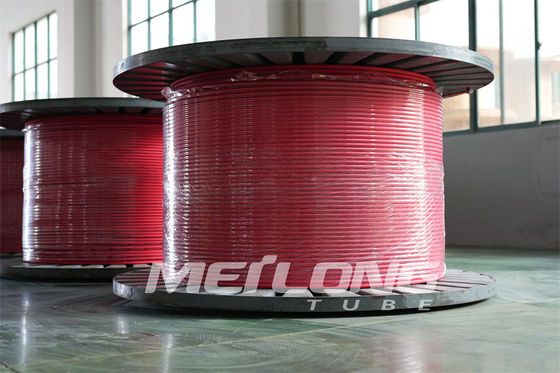

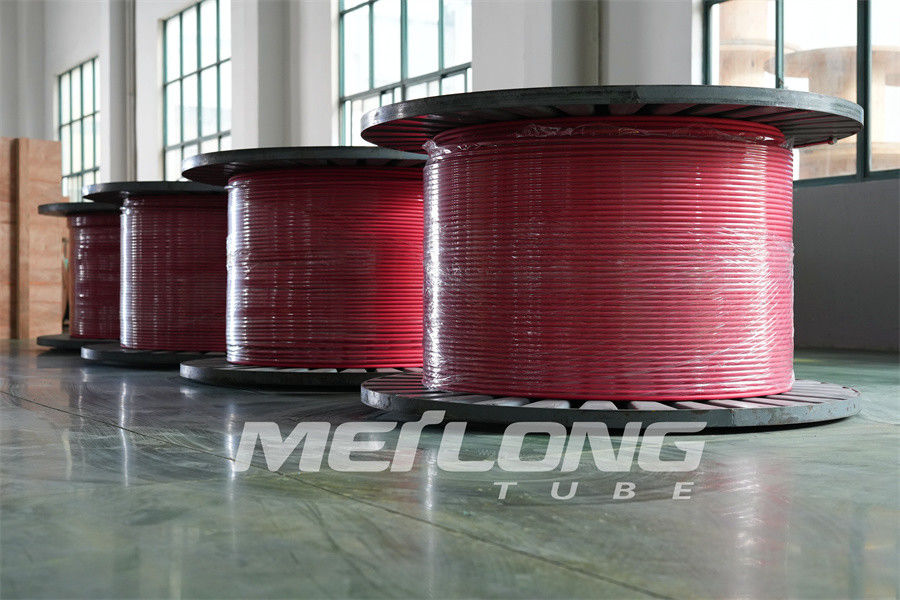

Meilong Tube خطوط کنترل هیدرولیک جوش داده شده یا بدون درز را برای کاربردهای زیرسطحی تولید می کند.خط کنترل هیدرولیک عمدتاً در پنج ماده، ضخامت دیواره های مختلف و طیف گسترده ای از درجه بندی فشار کاری موجود است.این خط بر روی قرقره ها مطابق با نیازهای طولی دقیق عرضه می شود.در صورت درخواست، فشار هیدرولیکی آزمایش می شود، با گاز نیتروژن یا مایع روغن تمیز پاک می شود و قبل از حمل و نقل در دو طرف آن مهر و موم می شود.
خط کنترل هیدرولیک جوش داده شده پلاگین شناور است که مطابق با مشخصات ASTM کشیده شده است و در هر طولی موجود است.انواع مواد برای خطوط کنترل هیدرولیک عبارتند از فولاد ضد زنگ TP316L که برای محیط های شیرین تا متوسط خورنده مناسب است، فولاد ضد زنگ دوبلکس 2205، فولاد ضد زنگ Super Duplex 2507، آلیاژ نیکل Incoloy 825 و Inconel 625 مناسب برای محیط های با فشار شدید خورنده و دمای بالا و محیط های کاری با دمای بالا هستند. .سیالات سیستم کنترل باید با محیط و دمای عملیاتی خط کنترل سازگار باشد.
در صورت درخواست، محصورسازی خط کنترل نیز برای ایجاد مقاومت در برابر له شدن و سایش بیشتر در حین نصب در دسترس است.مواد کپسوله باید برای سازگاری با سیالات چاه و شرایط دمایی مطابقت داشته باشد.
کپسوله کردن اجزای سوراخ مانند خطوط کنترل هیدرولیک، محفظه تک خطی، محفظه دو خطی (FLATPACK)، محفظه سه خطی (FLATPACK) در کاربردهای پایین چاله رایج شده است.پوشش پلاستیک چندین مزیت را به همراه دارد که به اطمینان از تکمیل موفقیت آمیز کمک می کند.
کپسولاسیون یک لایه محافظ برای جلوگیری از خراشیدگی، فرورفتگی و احتمالاً له شدن خطوط در حین کار در سوراخ ایجاد می کند.
کپسوله کردن چندین جزء (بسته تخت) یکپارچگی را فراهم می کند که به کاهش تجهیزات و پرسنل مورد نیاز برای استقرار چندین مؤلفه منفرد کمک می کند.در بسیاری از موارد، یک بسته تخت اجباری است زیرا فضای دکل می تواند محدود باشد.
کپسولاسیون از فلز به فلز تماس برقرار می کند.
کپسوله‌سازی می‌تواند از اجزای زیرین در حفره‌هایی مانند خطوطی که می‌تواند در عرض یک سطح شنی قرار داشته باشد یا احتمالاً در تماس با نرخ بالای گاز باشد، محافظت کند.
بدون جوش مداری برای خطوط کنترل محصور شده TPV
خطوط کنترل هیدرولیک بسته به طول کاربرد در معرض مواد خام قرار می گیرند.جوش های مداری در صنعت ما غیر ضروری شده اند، همچنین تکمیل ها اغلب بیشتر از عملکرد استاندارد یک سیم پیچ تولید شده در آسیاب است.تولید لوله های درزدار ما از دستگاه های جوشکاری با گاز بی اثر تنگستن (TIG) و دستگاه های جوش لیزری استفاده می کند.این فرآیند به اپراتور ابزارهایی برای انجام یک جوش قابل تکرار و با کیفیت بالا می دهد.تجهیزات فعلی ما، همراه با ماشین‌های کشش سرد، به ما امکان می‌دهند تا محدوده اندازه OD 1/8 - 1 اینچ و ضخامت دیوار 0.028-0.095 اینچ تولید کنیم.آلیاژهای رایج برای محصولات لوله عبارتند از 316L، 2205، 2507، 825، 625 و Monel 400.
NDT
ما تست های مختلفی را برای تایید یکپارچگی محصولات خود انجام می دهیم.
تست جریان گردابی
تست فشار
مایع - انواع قابلیت ها برای لوله های با مشخصات مختلف.
استاندارد و تاییدیه ها
خطوط کنترل بر اساس استانداردهای ASTM قابل اجرا برای هر ماده خاص تولید می شوند.
لوله ها را می توان بر حسب نیاز مشتری و مطابق با استانداردهای NAS/SAE مناسب شستشو، پر و فیلتر کرد.
طراحی و ساخت
- کپسولاسیون برای تک خط
- پروفیل های کپسوله سازی متناسب با کاربرد مشتری
- علامت گذاری خط سفارشی
- طیف گسترده ای از مواد کاربردی
مواد کپسوله سازی برای خطوط کنترل فولاد ضد زنگ دوبلکس
| نام MSCL |
نام صنعت |
محدوده دما |
مقاومت در برابر سایش |
مقاومت در برابر آب نمک |
مقاومت در برابر هیدروکربن ها |
| نایلون 11 |
ریلسان 11، نایلون 11، پلی آمید |
-60ºС تا 135ºC |
5 |
3 |
5 |
| پلی پروپیلن |
پلی الفین |
-25ºС تا 150ºC |
3 |
5 |
3 |
| TPE، TPR، TPV |
سانتوپرن |
-30ºС تا 135ºC |
3 |
5 |
3 |
| PVDF |
سولف، کینار |
-30ºС تا 150ºC |
4 |
4 |
5 |
| ECTFE |
هالار |
-75ºС تا 150ºC |
5 |
5 |
5 |
| ETFE |
تفزل |
-100ºС تا 150ºC |
5 |
5 |
5 |
| FEP |
تفلون |
-110ºС تا 150ºC |
3 |
5 |
5 |
| MFA/PFA |
تفلون |
-110ºС تا 250ºC |
3 |
5 |
5 |
5 = عالی 1 = ضعیف
ویژگی های Encapsulated Control Line
حفاظت از خط پایین چاله را به حداکثر برسانید
مقاومت در برابر خرد شدن را در هنگام نصب افزایش دهید
از خط کنترل در برابر سایش و نیشگون گرفتن محافظت کنید
شکست خوردگی تنش طولانی مدت خط کنترل را از بین ببرید
پروفایل بستن را بهبود بخشید
کپسوله شدن یک یا چندگانه برای سهولت اجرا و محافظت بیشتر
درجات آلیاژی موجود برای لوله های خط کنترل در داخل کپسوله
| آستنیتی: |
316 لیتر |
| دوبلکس: |
S31803/S32205
S32750
|
| آلیاژ نیکل: |
N08825
N06625
|
پروفیل های کپسوله سازی استاندارد
| گرد، تک خط |
مورد |
ابعاد استاندارد |
 |
1/8 اینچ OD Line |
0.250 اینچ (6.35 میلی متر) قطر. |
| 1/4 اینچ OD Line |
0.433 اینچ (11.0 میلی متر) قطر. |
| خط OD 3/8 |
0.535 اینچ (13.6 میلی متر) قطر. |
| 1/2 اینچ OD Line |
0.660 اینچ (16.8 میلی متر) قطر. |
| مربع، تک خط |
مورد |
ابعاد استاندارد |
|
1/8 اینچ OD Line |
0.250 × 0.250 اینچ (6.35 × 6.35 میلی‌متر) |
| 1/4 اینچ OD Line |
0.433 × 0.433 اینچ (11.0 میلی متر × 11.0 میلی متر) |
| خط OD 3/8 |
0.535 × 0.535 اینچ (13.6 × 13.6 میلی‌متر) |
| 1/2 اینچ OD Line |
0.660 × 0.660 اینچ (16.8 × 16.8 میلی‌متر) |
| مستطیل، 2 خط |
مورد |
ابعاد استاندارد |
|
1/4 اینچ OD Line |
عرض: 0.710 اینچ (18.0 میلی متر)
ارتفاع: 0.410 اینچ (10.4 میلی متر)
|
| مستطیل، 3 خط |
مورد |
ابعاد استاندارد |
|
1/4 اینچ OD Line |
عرض: 0.990 اینچ (25.1 میلی متر)
ارتفاع: 0.410 اینچ (10.4 میلی متر)
|
