لوله های مارپیچ با مقاومت کششی پیشرفته لوله مویرگی خط کنترل هیدرولیک
Meilong Tube طیف وسیعی از محصولات را به بخش نفت و گاز عرضه می کند و یکی از مهم ترین بازارهای ما است.به لطف سوابق اثبات شده ما در برآوردن الزامات کیفیت سختگیرانه صنایع نفت، گاز و انرژی زمین گرمایی، لوله‌های با کارایی بالا ما را خواهید دید که با موفقیت در برخی از تهاجمی‌ترین شرایط زیردریایی و گودال‌ها استفاده می‌شوند.
بهبود فن آوری دامنه راه هایی را که در آن می توان از میادین نفت و گاز بهره برداری کرد، گسترش داد و پروژه ها به طور فزاینده ای نیاز به استفاده از خطوط کنترل فولاد ضد زنگ طولانی و پیوسته دارند.اینها در کاربردهای مختلفی از جمله کنترل های هیدرولیک، ابزار دقیق، تزریق مواد شیمیایی، ناف و کنترل جریان جریان استفاده می شوند.Meilong Tube محصولاتی را برای همه این برنامه‌ها و موارد دیگر، کاهش هزینه‌های عملیاتی و بهبود روش‌های بازیابی برای مشتریان ما فراهم می‌کند.
به لطف پیشرفت‌ها در فناوری‌های خط کنترل لوله‌ای، اکنون اتصال شیرهای سوراخ و سیستم‌های تزریق مواد شیمیایی با چاه‌های راه دور و ماهواره‌ای برای سکوهای مرکزی ثابت و شناور ارزان‌تر و آسان‌تر است.ما لوله های سیم پیچی را برای خطوط کنترل در فولاد ضد زنگ و آلیاژهای نیکل ارائه می دهیم.
اندازه معمولی لوله های سیم پیچ
قطر بیرونی خطوط کنترل لوله های سیم پیچ عمدتاً 1/4 اینچ (6.35 میلی متر) است.
ضخامت دیوار: 0.035 اینچ (0.89 میلی متر)، 0.049 اینچ (1.24 میلی متر)، 0.065 اینچ (1.65 میلی متر)
لوله های خط کنترل در طول های پیوسته بدون جوش های لب به لب مداری در دسترس هستند.
سایر مشخصات (1/8 تا 3/4 اینچ) در صورت درخواست در دسترس هستند.
مزایا و مزایای لوله های سیم پیچ
- خطوط کنترل در طول های بدون جوش مداری تا 40000 فوت (12192 متر) ارائه می شوند تا قابلیت اطمینان را به حداکثر برسانند.
- طیف گسترده ای از بسته های تخت تک، دوتایی یا سه گانه موجود است.بسته‌های تخت را می‌توان با کابل‌های برق و/یا سیم‌های سپر برای کارکرد و جابجایی آسان‌تر در حین استقرار ترکیب کرد.
- روش تولید جوش داده شده و دوشاخه، یک لوله صاف و گرد را تضمین می کند تا امکان آب بندی فلزی درازمدت پایانه ها را فراهم کند.
- مواد کپسوله سازی متناسب با شرایط خوب انتخاب می شوند که طول عمر و قابلیت اطمینان را تضمین می کنند.
برنامه برای خط کنترل لوله های سیم پیچ
لوله های سوراخ پایین
ناف زیر دریا
ساخت و سازهای فرآیندی
سیستم کنترل عمومی
خطوط تامین بخار
خطوط انتقال گاز
ابزار دقیق
آلیاژهای خط کنترل لوله های کویل دار
| لوله آلیاژی |
هیدرولیک
کنترل
|
شیمیایی
تزریق
|
حفره کلرید /
مقاومت در برابر خوردگی شکاف
|
H2S / CO2
مقاومت
|
مقاومت در برابر خوردگی استرس کلرید (SCC). |
مشخصات UNS / ASTM |
|
ضد زنگ 316L – 170 MPa دقیقه.قدرت تسلیم
لوله تحت فشار درز جوش داده شده
|
• |
• |
|
|
|
S31603 / A269 |
|
Duplex 2205 – 485 MPa دقیقه.قدرت تسلیم
لوله تحت فشار درز جوش داده شده
|
• |
• |
• |
• |
• |
S32205 / A789 |
|
Duplex 2507 – 550 MPa دقیقه.قدرت تسلیم
لوله تحت فشار درز جوش داده شده
|
• |
• |
• |
• |
• |
S32750 / A789 |
|
Incoloy 825 – 240 MPa دقیقه.قدرت تسلیم
لوله تحت فشار درز جوش داده شده
|
• |
• |
• |
• |
• |
N08825 / B704 |
|
اینکونل 625 - 414 مگاپاسکال در دقیقه.قدرت تسلیم
لوله تحت فشار درز جوش داده شده
|
• |
• |
• |
• |
• |
N06625 / B704 |
ویژگی های خط کنترل لوله های سیم پیچ
تلورانس های ابعادی نزدیک
خواص مکانیکی به طور قابل توجهی افزایش یافته است
پرداخت سطح برتر
تمیزی بالای سطح داخلی
بیضی کنترل شده، خارج از مرکز
کنترل کیفیت
|
• شیمیایی
• خوردگی
• بعدی
• جریان گردابی
• هیدرواستاتیک
|
• ازدیاد طول
• سختی
• شعله ور شدن
• صاف کنید
• اندازه دانه
|
• متالورژی
• شناسایی مواد مثبت (PMI)
• زبری سطح
• کششی
• بازده
|
Super Duplex 2507 برای خط کنترل هیدرولیک لوله های سیم پیچ
| کربن |
منگنز |
فسفر |
گوگرد |
سیلیکون |
نیکل |
کروم |
مولیبدن |
نیتروژن |
فلز مس |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| حداکثر |
حداکثر |
حداکثر |
حداکثر |
حداکثر |
|
|
|
|
حداکثر |
| 0.03 |
1.20 |
0.035 |
0.020 |
0.80 |
6.0-8.0 |
24.0-26.0 |
3.0-5.0 |
0.24-0.32 |
0.5 |
Duplex 2507 یک فولاد ضد زنگ فوق العاده دوبلکس است که برای کاربردهایی طراحی شده است که به استحکام استثنایی و مقاومت در برابر خوردگی نیاز دارند.آلیاژ 2507 دارای 25 درصد کروم، 4 درصد مولیبدن و 7 درصد نیکل است.این محتوای بالای مولیبدن، کروم و نیتروژن باعث مقاومت عالی در برابر حفره های کلرید و حمله خوردگی شکاف می شود و ساختار دوبلکس 2507 را با مقاومت استثنایی در برابر ترک خوردگی ناشی از تنش کلرید ارائه می دهد.
استفاده از Duplex 2507 باید به برنامه های زیر 600 درجه فارنهایت (316 درجه سانتیگراد) محدود شود.قرار گرفتن در معرض دمای بالا می تواند هم چقرمگی و هم مقاومت در برابر خوردگی آلیاژ 2507 را کاهش دهد.
Duplex 2507 دارای خواص مکانیکی عالی است.اغلب می توان از یک گیج سبک از مواد 2507 برای دستیابی به همان استحکام طراحی آلیاژ نیکل ضخیم تر استفاده کرد.صرفه جویی حاصل در وزن می تواند به طور چشمگیری هزینه کلی ساخت را کاهش دهد.
مقاومت در برابر خوردگی
2507 Duplex در برابر خوردگی یکنواخت توسط پلاتیدهای آلی ac Super Duplex 2507 مانند اسید فرمیک و استیک بسیار مقاوم است.همچنین در برابر اسیدهای معدنی بسیار مقاوم است، به خصوص اگر حاوی کلرید باشد.آلیاژ 2507 در برابر خوردگی بین دانه ای مربوط به کاربید بسیار مقاوم است.با توجه به بخش فریتی ساختار دوبلکس آلیاژ، در برابر ترک خوردگی تنشی در محیط های حاوی کلرید گرم بسیار مقاوم است.از طریق افزودن کروم، مولیبدن و نیتروژن خوردگی موضعی مانند سوراخ شدن و حمله شکاف بهبود می یابد.آلیاژ 2507 مقاومت بسیار خوبی در حفره شدن موضعی دارد.
وزن لوله آلیاژی در هر متر (کیلوگرم)
Super Duplex 2507 (UNS S32750)
| OD |
WT |
| کسر |
اعشاری |
0.028 |
0.035 |
0.049 |
0.065 |
0.083 |
| 1/8 |
0.125 |
0.0438 |
0.0507 |
- |
- |
- |
| 1/4 |
0.250 |
0.1002 |
0.1213 |
0.1587 |
0.197 |
0.2232 |
| 3/8 |
0.375 |
0.1565 |
0.1917 |
0.2572 |
0.3246 |
0.3904 |
| 1/2 |
0.500 |
0.2129 |
0.2621 |
0.3559 |
0.4554 |
0.5575 |
| 5/8 |
0.625 |
0.2693 |
0.3327 |
0.4547 |
0.5864 |
0.7246 |
| 3/4 |
0.750 |
0.3256 |
0.4031 |
0.5532 |
0.7172 |
0.8916 |
ویژگی های لوله سیم پیچی خط کنترل
لوله های داخلی درزدار و شناور که دوباره طراحی شده اند.در شرایط آنیل شده عرضه می شود
طول پیوسته بدون جوش های مفصل مداری
| آلیاژ |
UNS |
OD |
WT |
فشار کاری |
فشار ترکیدگی |
فشار فروپاشی |
تست فشار |
| اینچ |
اینچ |
اینچ |
psi |
psi |
psi |
psi |
| Super Duplex 2507 |
S32750 |
1/8 |
0.125 |
0.028 |
19,177 |
47,169 |
19,177 |
21,025 |
| Super Duplex 2507 |
S32750 |
1/8 |
0.125 |
0.035 |
23971 |
58,961 |
23971 |
26100 |
| Super Duplex 2507 |
S32750 |
1/4 |
0.250 |
0.035 |
11986 |
29,481 |
11986 |
13050 |
| Super Duplex 2507 |
S32750 |
1/4 |
0.250 |
0.049 |
16,816 |
35949 |
15,817 |
18850 |
| Super Duplex 2507 |
S32750 |
1/4 |
0.250 |
0.065 |
22300 |
45,448 |
19,522 |
24650 |
| Super Duplex 2507 |
S32750 |
3/8 |
0.375 |
0.035 |
8009 |
25,138 |
8,372 |
8700 |
| Super Duplex 2507 |
S32750 |
3/8 |
0.375 |
0.049 |
11205 |
28536 |
11296 |
12,325 |
| Super Duplex 2507 |
S32750 |
3/8 |
0.375 |
0.065 |
14873 |
33,141 |
14,346 |
16675 |
| Super Duplex 2507 |
S32750 |
3/8 |
0.375 |
0.083 |
18977 |
39,426 |
17,379 |
21,025 |
| Super Duplex 2507 |
S32750 |
1/2 |
0.500 |
0.049 |
8,408 |
25532 |
8753 |
9,425 |
| Super Duplex 2507 |
S32750 |
1/2 |
0.500 |
0.065 |
11150 |
28,470 |
11,259 |
12,325 |
| Super Duplex 2507 |
S32750 |
1/2 |
0.500 |
0.083 |
14,237 |
32275 |
13,838 |
15950 |
| Super Duplex 2507 |
S32750 |
5/8 |
0.625 |
0.049 |
6719 |
23,918 |
7,137 |
7250 |
| Super Duplex 2507 |
S32750 |
5/8 |
0.625 |
0.065 |
8898 |
26056 |
9,243 |
10150 |
| Super Duplex 2507 |
S32750 |
5/8 |
0.625 |
0.083 |
11,386 |
35,306 |
11,459 |
12,325 |
| Super Duplex 2507 |
S32750 |
3/4 |
0.750 |
0.049 |
5,593 |
22921 |
6,029 |
5800 |
| Super Duplex 2507 |
S32750 |
3/4 |
0.750 |
0.065 |
7,427 |
24,587 |
7,827 |
7,975 |
| Super Duplex 2507 |
S32750 |
3/4 |
0.750 |
0.083 |
9,480 |
26647 |
9770 |
10150 |
* فشار ترکیدگی نظری بر اساس حداقل ضخامت دیواره و حداقل مقاومت کششی
* فشار فروپاشی نظری بر اساس حداقل ضخامت دیواره و حداقل استحکام تسلیم
* درجه بندی فشار در 100 درجه فارنهایت (38 درجه سانتیگراد)، شرایط خنثی و استاتیک
فرآیند لوله کشی و بسته بندی
بدون درز سوراخ شده، دوباره ترسیم شده، آنیل شده (فرایند گردش چند پاس)
جوش داده شده - جوش داده شده طولی، ترسیم مجدد، آنیل شده (فرایند گردش چند پاس)

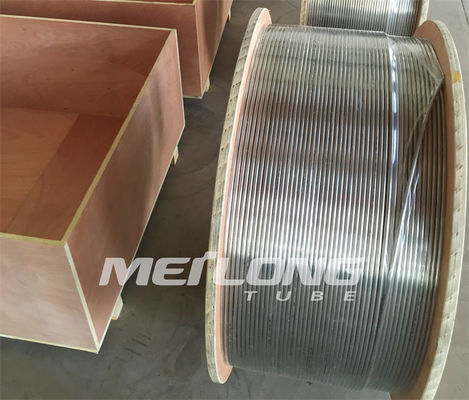

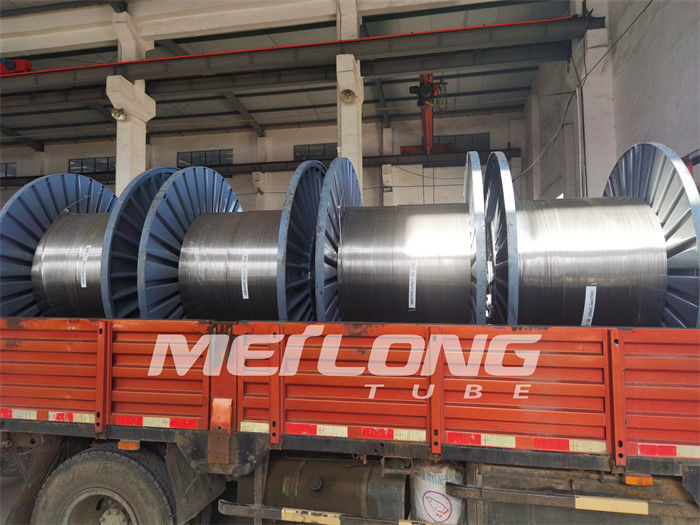

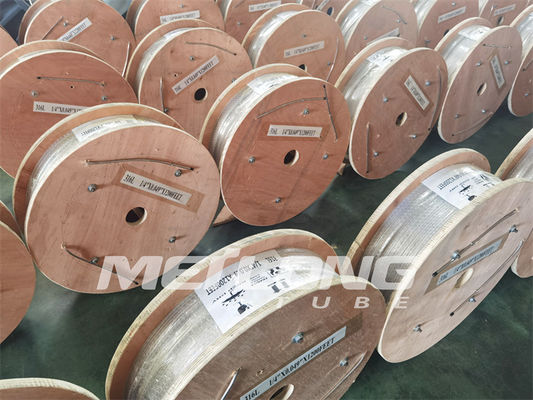

بسته‌بندی - لوله‌ها به صورت هم سطح روی درام‌ها یا قرقره‌های فلزی / چوبی پیچیده می‌شوند.
همه درام ها یا قرقره ها در جعبه های چوبی برای عملیات لجستیکی آسان بسته بندی می شوند.
