لوله سیم پیچی با خط تزریق شیمیایی با کشش بالا ساخته شده از Super Duplex 2507 UNS S32750
یکی از چالش‌های اصلی در فرآیندهای بالادستی صنعت نفت و گاز، حفاظت از تجهیزات خطوط لوله و فرآیند در برابر موم‌ها، رسوب‌گذاری و رسوبات آسفالتانی است.رشته های مهندسی درگیر در تضمین جریان نقش اساسی در ترسیم نیازهایی دارند که باعث کاهش یا جلوگیری از افت تولید به دلیل انسداد خط لوله یا تجهیزات فرآیند می شود.لوله های مارپیچ از Meilong Tube برای بند ناف اعمال می شود و سیستم های تزریق مواد شیمیایی نقش موثری در ذخیره سازی و تحویل مواد شیمیایی با تضمین جریان بهینه ایفا می کنند.
لوله ما با یکپارچگی و کیفیت مشخص می شود که به طور ویژه در شرایط زیر دریا در صنایع استخراج نفت و گاز استفاده می شود.
Meilong Tube محصولات لوله های خط کنترل هیدرولیک آلیاژی مقاوم در برابر خوردگی را برای انواع کاربردهای نفت و گاز بالادست و زمین گرمایی تولید می کند.Meilong Tube تجربه گسترده ای در تولید لوله های سیم پیچ از گریدهای دوبلکس، آلیاژ نیکل و فولاد ضد زنگ تا صنعت و نیازهای خاص مشتری دارد.
کاربرد
برای اطمینان از جریان سیال تولید شده و محافظت از زیرساخت های تولید خود در برابر گرفتگی و خوردگی، به خطوط تزریق قابل اعتماد برای درمان های شیمیایی تولید خود نیاز دارید.خطوط تزریق شیمیایی از لوله Meilong به افزایش کارایی تجهیزات و خطوط تولید شما، هم در سوراخ و هم در سطح کمک می کند.
اهمیت لوله های کویل دار
هر سیم پیچ لوله یک طول کاملاً پیوسته بدون جوش مداری است.
هر سیم پیچ لوله هیدرواستاتیک با حداقل 11600 psi تست شده است.
بازرسان شخص ثالث (SGS، BV، DNV) می توانند آزمایش را در محل مشاهده کنند.
تست های دیگر عبارتند از: آزمایش جریان گردابی، مواد شیمیایی، مسطح شدن، شعله ور شدن، کشش، تسلیم، ازدیاد طول، سختی برای کیفیت مواد.
آنیل خلاء برای خطوط تزریق
لوله Meilong در طول ساخت مراقبت ویژه ای برای اطمینان از تمیزی سطح داخلی و سطح خارجی خطوط کنترل و خطوط تزریق مواد شیمیایی دارد.بازپخت خلاء فرار اکسیدهای فلزی و حذف هر گونه حلال چربی زدایی باقیمانده یا روان کننده های کششی را تضمین می کند.بازپخت لوله‌های آلیاژی با خلاء، سطحی روشن و جذاب از نظر زیبایی و همچنین خواص مکانیکی عالی را تضمین می‌کند.
آلیاژها برای لوله های مارپیچ خط تزریق شیمیایی
| آستنیتی: |
316 لیتر |
ASTM A-269 |
| دوبلکس: |
S31803/S32205
S32750
|
ASTM A-789
ASTM A-789
|
| آلیاژ نیکل: |
N08825
N06625
|
ASTM B-704;ASTM B-423
ASTM B-704;ASTM B-444
|
ویژگی های لوله های سیم پیچ
تلورانس های ابعادی نزدیک
خواص مکانیکی به طور قابل توجهی افزایش یافته است
پرداخت سطح برتر
تمیزی بالای سطح داخلی
بیضی کنترل شده، خارج از مرکز
تست های تضمین کیفیت
|
جریان گردابی
زبری سطح
هیدرواستاتیک
تجزیه و تحلیل ابعادی
اندازه دانه
سختی راکول
|
قدرت تسلیم
استحکام کششی
ازدیاد طول
سختی
شناسایی مواد مثبت (PMI)
تست مقاومت در برابر خوردگی
|
Super Duplex 2507 برای لوله های کویلدار خط تزریق شیمیایی
| کربن |
منگنز |
فسفر |
گوگرد |
سیلیکون |
نیکل |
کروم |
مولیبدن |
نیتروژن |
فلز مس |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| حداکثر |
حداکثر |
حداکثر |
حداکثر |
حداکثر |
|
|
|
|
حداکثر |
| 0.03 |
1.20 |
0.035 |
0.020 |
0.80 |
6.0-8.0 |
24.0-26.0 |
3.0-5.0 |
0.24-0.32 |
0.5 |
Duplex 2507 یک فولاد ضد زنگ فوق العاده دوبلکس است که برای کاربردهایی طراحی شده است که به استحکام استثنایی و مقاومت در برابر خوردگی نیاز دارند.آلیاژ 2507 دارای 25 درصد کروم، 4 درصد مولیبدن و 7 درصد نیکل است.این محتوای بالای مولیبدن، کروم و نیتروژن باعث مقاومت عالی در برابر حفره های کلرید و حمله خوردگی شکاف می شود و ساختار دوبلکس 2507 را با مقاومت استثنایی در برابر ترک خوردگی ناشی از تنش کلرید ارائه می دهد.
استفاده از Duplex 2507 باید به برنامه های زیر 600 درجه فارنهایت (316 درجه سانتیگراد) محدود شود.قرار گرفتن در معرض دمای بالا می تواند هم چقرمگی و هم مقاومت در برابر خوردگی آلیاژ 2507 را کاهش دهد.
Duplex 2507 دارای خواص مکانیکی عالی است.اغلب می توان از یک گیج سبک از مواد 2507 برای دستیابی به همان استحکام طراحی آلیاژ نیکل ضخیم تر استفاده کرد.صرفه جویی حاصل در وزن می تواند به طور چشمگیری هزینه کلی ساخت را کاهش دهد.
مقاومت در برابر خوردگی مناسب برای کاربردهای Down Hole
2507 Duplex در برابر خوردگی یکنواخت توسط اسیدهای آلی مانند اسید فرمیک و استیک بسیار مقاوم است.همچنین در برابر اسیدهای معدنی بسیار مقاوم است، به خصوص اگر حاوی کلرید باشد.آلیاژ 2507 در برابر خوردگی بین دانه ای مربوط به کاربید بسیار مقاوم است.با توجه به بخش فریتی ساختار دوبلکس آلیاژ، در برابر ترک خوردگی تنشی در محیط های حاوی کلرید گرم بسیار مقاوم است.از طریق افزودن کروم، مولیبدن و نیتروژن خوردگی موضعی مانند سوراخ شدن و حمله شکاف بهبود می یابد.آلیاژ 2507 مقاومت بسیار خوبی در حفره شدن موضعی دارد.
مشخصات
مقاومت بالا در برابر ترک خوردگی تنش کلرید
استحکام بالا
مقاومت برتر در برابر سوراخ شدن کلرید و خوردگی شکاف
مقاومت در برابر خوردگی عمومی خوب
برای کاربردهای تا دمای 600 درجه فارنهایت پیشنهاد می شود
سرعت کم انبساط حرارتی
ترکیبی از خواص داده شده توسط ساختار آستنیتی و فریتی
جوش پذیری و کارایی خوب
وزن لوله آلیاژی در هر متر (کیلوگرم)
Super Duplex 2507 (UNS S32750)
| OD |
WT |
| کسر |
اعشاری |
0.028 |
0.035 |
0.049 |
0.065 |
0.083 |
| 1/8 |
0.125 |
0.0438 |
0.0507 |
- |
- |
- |
| 1/4 |
0.250 |
0.1002 |
0.1213 |
0.1587 |
0.197 |
0.2232 |
| 3/8 |
0.375 |
0.1565 |
0.1917 |
0.2572 |
0.3246 |
0.3904 |
| 1/2 |
0.500 |
0.2129 |
0.2621 |
0.3559 |
0.4554 |
0.5575 |
| 5/8 |
0.625 |
0.2693 |
0.3327 |
0.4547 |
0.5864 |
0.7246 |
| 3/4 |
0.750 |
0.3256 |
0.4031 |
0.5532 |
0.7172 |
0.8916 |
خواص لوله های مارپیچ آلیاژی
لوله های داخلی درزدار و شناور که دوباره طراحی شده اند.در شرایط آنیل شده عرضه می شود
طول پیوسته بدون جوش های مفصل مداری
| آلیاژ |
UNS |
OD |
WT |
فشار کاری |
فشار ترکیدگی |
فشار فروپاشی |
تست فشار |
| اینچ |
اینچ |
اینچ |
psi |
psi |
psi |
psi |
| Super Duplex 2507 |
S32750 |
1/8 |
0.125 |
0.028 |
19,177 |
47,169 |
19,177 |
21,025 |
| Super Duplex 2507 |
S32750 |
1/8 |
0.125 |
0.035 |
23971 |
58,961 |
23971 |
26100 |
| Super Duplex 2507 |
S32750 |
1/4 |
0.250 |
0.035 |
11986 |
29,481 |
11986 |
13050 |
| Super Duplex 2507 |
S32750 |
1/4 |
0.250 |
0.049 |
16,816 |
35949 |
15,817 |
18850 |
| Super Duplex 2507 |
S32750 |
1/4 |
0.250 |
0.065 |
22300 |
45,448 |
19,522 |
24650 |
| Super Duplex 2507 |
S32750 |
3/8 |
0.375 |
0.035 |
8009 |
25,138 |
8,372 |
8700 |
| Super Duplex 2507 |
S32750 |
3/8 |
0.375 |
0.049 |
11205 |
28536 |
11296 |
12,325 |
| Super Duplex 2507 |
S32750 |
3/8 |
0.375 |
0.065 |
14873 |
33,141 |
14,346 |
16675 |
| Super Duplex 2507 |
S32750 |
3/8 |
0.375 |
0.083 |
18977 |
39,426 |
17,379 |
21,025 |
| Super Duplex 2507 |
S32750 |
1/2 |
0.500 |
0.049 |
8,408 |
25532 |
8753 |
9,425 |
| Super Duplex 2507 |
S32750 |
1/2 |
0.500 |
0.065 |
11150 |
28,470 |
11,259 |
12,325 |
| Super Duplex 2507 |
S32750 |
1/2 |
0.500 |
0.083 |
14,237 |
32275 |
13,838 |
15950 |
| Super Duplex 2507 |
S32750 |
5/8 |
0.625 |
0.049 |
6719 |
23,918 |
7,137 |
7250 |
| Super Duplex 2507 |
S32750 |
5/8 |
0.625 |
0.065 |
8898 |
26056 |
9,243 |
10150 |
| Super Duplex 2507 |
S32750 |
5/8 |
0.625 |
0.083 |
11,386 |
35,306 |
11,459 |
12,325 |
| Super Duplex 2507 |
S32750 |
3/4 |
0.750 |
0.049 |
5,593 |
22921 |
6,029 |
5800 |
| Super Duplex 2507 |
S32750 |
3/4 |
0.750 |
0.065 |
7,427 |
24,587 |
7,827 |
7,975 |
| Super Duplex 2507 |
S32750 |
3/4 |
0.750 |
0.083 |
9,480 |
26647 |
9770 |
10150 |
* فشار ترکیدگی نظری بر اساس حداقل ضخامت دیواره و حداقل مقاومت کششی
* فشار فروپاشی نظری بر اساس حداقل ضخامت دیواره و حداقل استحکام تسلیم
* درجه بندی فشار در 100 درجه فارنهایت (38 درجه سانتیگراد)، شرایط خنثی و استاتیک
فرآیند لوله کشی و بسته بندی
بدون درز سوراخ شده، دوباره ترسیم شده، آنیل شده (فرایند گردش چند پاس)
جوش داده شده - جوش داده شده طولی، ترسیم مجدد، آنیل شده (فرایند گردش چند پاس)

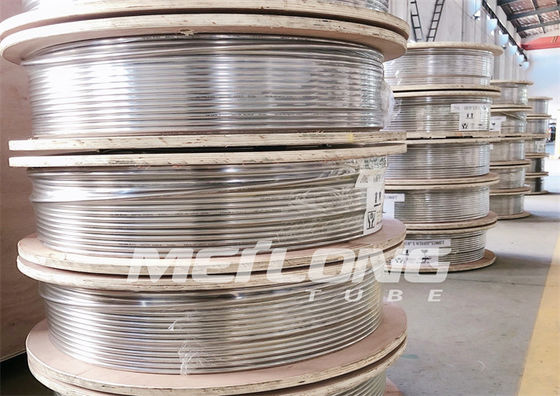

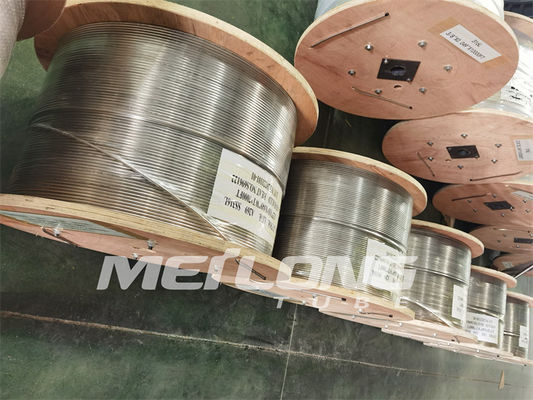

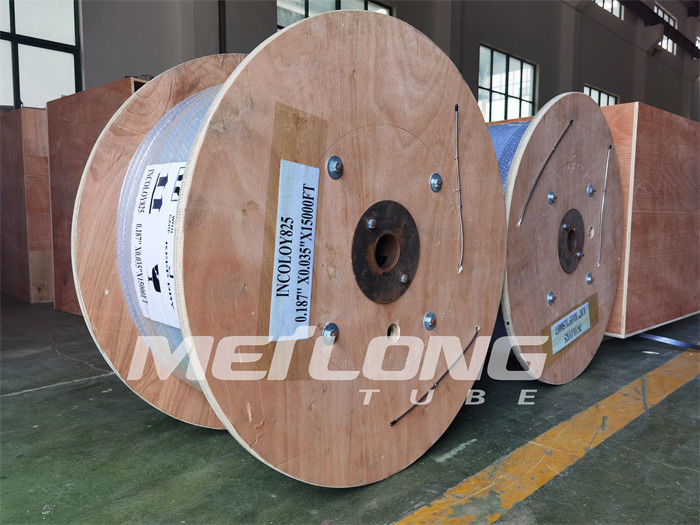

بسته‌بندی - لوله‌ها به صورت هم سطح روی درام‌ها یا قرقره‌های فلزی / چوبی پیچیده می‌شوند.
همه درام ها یا قرقره ها در جعبه های چوبی برای عملیات لجستیکی آسان بسته بندی می شوند.
