خط تزریق شیمیایی لوله های زمین گرمایی WT 3 / 8'' OD x 0.049'' بدون جوش مداری
Meilong Tube طیف وسیعی از محصولات را به بخش نفت و گاز عرضه می کند و یکی از مهم ترین بازارهای ما است.به لطف سوابق اثبات شده ما در برآوردن الزامات کیفیت سختگیرانه صنایع نفت، گاز و انرژی زمین گرمایی، لوله های خط مویرگی با کارایی بالا ما را خواهید دید که با موفقیت در برخی از تهاجمی ترین شرایط زیر دریا و گودال ها استفاده می شوند.
بهبود فناوری دامنه راه‌هایی را که می‌توان از آن‌ها میادین نفت و گاز بهره‌برداری کرد، گسترش داد و پروژه‌ها به طور فزاینده‌ای نیاز به استفاده از خطوط کنترل فولاد ضد زنگ و خطوط تزریق مواد شیمیایی با طول‌های طولانی و پیوسته دارند.اینها در کاربردهای مختلفی از جمله کنترل های هیدرولیک، ابزار دقیق، تزریق مواد شیمیایی، ناف و کنترل جریان جریان استفاده می شوند.Meilong Tube محصولاتی را برای همه این برنامه‌ها و موارد دیگر، کاهش هزینه‌های عملیاتی و بهبود روش‌های بازیابی برای مشتریان ما فراهم می‌کند.
به لطف پیشرفت‌ها در فناوری‌های خط کنترل لوله‌ای و خط تزریق، اکنون اتصال شیرهای پایین چاه و سیستم‌های تزریق مواد شیمیایی با چاه‌های راه دور و ماهواره‌ای برای سکوهای مرکزی ثابت و شناور ارزان‌تر و آسان‌تر است.ما لوله های سیم پیچی را برای خطوط کنترل در فولاد ضد زنگ و آلیاژهای نیکل ارائه می دهیم.
تست توانایی برای کیفیت لوله های زمین گرمایی
ما کیفیت محصول را از طریق یک فرآیند بازرسی و آزمایش دقیق که توسط تیم متخصصان بسیار ماهر ما انجام می شود، نظارت می کنیم.آموزش و تجربه گسترده اعضای Meilong Tube شامل موارد زیر است:
|
شیمیایی
خوردگی
بعدی
جریان گردابی
ازدیاد طول
|
شعله ور شدن
صاف کردن
اندازه دانه
سختی
هیدرواستاتیک
|
متالورژی
شناسایی مواد مثبت (PMI)
زبری سطح
کششی
بازده
|
ویژگی های لوله ژئوترمال خط تزریق شیمیایی
تلورانس های ابعادی نزدیک
خواص مکانیکی به طور قابل توجهی افزایش یافته است
پرداخت سطح برتر
تمیزی بالای سطح داخلی
بیضی کنترل شده، خارج از مرکز
اندازه لوله ژئوترمال خط تزریق معمولی
قطر بیرونی خطوط کنترل عمدتاً 1/4 اینچ (6.35 میلی متر) است.
ضخامت دیوار: 0.035 اینچ (0.89 میلی متر)، 0.049 اینچ (1.24 میلی متر)، 0.065 اینچ (1.65 میلی متر)
لوله های خط کنترل در طول های 400 فوت (122 متر) تا 32808 فوت (10000 متر) موجود است.بدون جوش لب به لب مداری.
سایر مشخصات (1/8 تا 3/4 اینچ) در صورت درخواست در دسترس هستند.
| اندازه امپراتوری |
اندازه متریک |
|
OD
اینچ
|
WT
اینچ
|
OD
میلی متر
|
WT
میلی متر
|
| 1/8 (0.125) |
0.028 |
3.18 |
0.71 |
| 0.035 |
3.18 |
0.89 |
| 3/16 (0.188) |
0.028 |
4.76 |
0.71 |
| 0.035 |
4.76 |
0.89 |
| 0.049 |
4.76 |
1.24 |
| 1/4 (0.250) |
0.035 |
6.35 |
0.89 |
| 0.049 |
6.35 |
1.24 |
| 0.065 |
6.35 |
1.65 |
| 0.083 |
6.35 |
2.11 |
| 3/8 (0.375) |
0.035 |
9.53 |
0.89 |
| 0.049 |
9.53 |
1.24 |
| 0.065 |
9.53 |
1.65 |
| 0.083 |
9.53 |
2.11 |
| 1/2 (0.500) |
0.035 |
12.7 |
0.89 |
| 0.049 |
12.7 |
1.24 |
| 0.065 |
12.7 |
1.65 |
| 0.083 |
12.7 |
2.11 |
ترکیب شیمیایی Incoloy 825
| نیکل |
کروم |
اهن |
مولیبدن |
کربن |
منگنز |
سیلیکون |
گوگرد |
آلومینیوم |
تیتانیوم |
فلز مس |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| |
|
دقیقه |
|
حداکثر |
حداکثر |
حداکثر |
حداکثر |
حداکثر |
|
|
| 38.0-46.0 |
19.5-23.5 |
22.0 |
2.5-3.5 |
0.05 |
1.0 |
0.5 |
0.03 |
0.2 |
0.6-1.2 |
1.5-3.0 |
معادل استاندارد
| مقطع تحصیلی |
شماره UNS |
استاندارد یورو |
| خیر |
نام |
| آلیاژ |
ASTM/ASME |
EN10216-5 |
EN10216-5 |
| 825 |
N08825 |
2.4858 |
NiCr21Mo |
تحمل ابعادی خط تزریق لوله ژئوترمال Incoloy 825
|
ASTM B704 / ASME SB704، Incoloy 825، UNS N08825
ASTM B751 / ASME SB751
|
| اندازه OD |
تحمل OD |
تحمل WT |
|
1/8''≤OD<5/8'' (3.18≤OD<15.88 میلی متر)
5/8≤OD≤1'' (15.88≤OD≤25.4 میلی متر)
|
0.004 ± اینچ (0.10 ± میلی متر)
± 0.0075 اینچ (±0.19 میلی متر)
|
12.5% ±
12.5% ±
|
استاندارد میلونگ
| اندازه OD |
تحمل OD |
تحمل WT |
|
1/8''≤OD<5/8'' (3.18≤OD<15.88 میلی متر)
5/8≤OD≤1'' (15.88≤OD≤25.4 میلی متر)
|
0.004 ± اینچ (0.10 ± میلی متر)
0.004 ± اینچ (0.10 ± میلی متر)
|
± 10%
± 8٪
|
وزن لوله ژئوترمال خط تزریق در هر متر (کیلوگرم)
Incoloy 825 (UNS N08825)
| OD |
WT |
| کسر |
اعشاری |
0.028 |
0.035 |
0.049 |
0.065 |
0.083 |
| 1/8 |
0.125 |
0.0446 |
0.0517 |
- |
- |
- |
| 1/4 |
0.250 |
0.1022 |
0.1237 |
0.1916 |
0.1977 |
0.2277 |
| 3/8 |
0.375 |
0.1596 |
0.1955 |
0.2624 |
0.3311 |
0.3983 |
| 1/2 |
0.500 |
0.2172 |
0.2674 |
0.3631 |
0.4646 |
0.5688 |
| 5/8 |
0.625 |
0.2748 |
0.3394 |
0.4638 |
0.5982 |
0.7392 |
| 3/4 |
0.750 |
0.3322 |
0.4112 |
0.5644 |
0.7317 |
0.9096 |
ویژگی های خط تزریق لوله های زمین گرمایی
لوله های داخلی درزدار و شناور که دوباره طراحی شده اند.در شرایط آنیل شده عرضه می شود
طول پیوسته بدون جوش های مفصل مداری
| آلیاژ |
UNS |
OD |
WT |
فشار کاری |
فشار ترکیدگی |
فشار فروپاشی |
تست فشار |
| اینچ |
اینچ |
اینچ |
psi |
psi |
psi |
psi |
| Incoloy 825 |
N08825 |
1/8 |
0.125 |
0.028 |
12,389 |
45914 |
11266 |
14500 |
| Incoloy 825 |
N08825 |
1/8 |
0.125 |
0.035 |
15,486 |
57,392 |
14,083 |
17400 |
| Incoloy 825 |
N08825 |
1/4 |
0.250 |
0.035 |
7281 |
26992 |
8,427 |
8700 |
| Incoloy 825 |
N08825 |
1/4 |
0.250 |
0.049 |
10,518 |
38,957 |
10,979 |
11600 |
| Incoloy 825 |
N08825 |
1/4 |
0.250 |
0.065 |
14,335 |
53,127 |
13,445 |
16675 |
| Incoloy 825 |
N08825 |
3/8 |
0.375 |
0.035 |
4683 |
17,347 |
5,918 |
5,075 |
| Incoloy 825 |
N08825 |
3/8 |
0.375 |
0.049 |
6720 |
24903 |
7,919 |
7250 |
| Incoloy 825 |
N08825 |
3/8 |
0.375 |
0.065 |
9,214 |
34,142 |
10,022 |
10150 |
| Incoloy 825 |
N08825 |
3/8 |
0.375 |
0.083 |
12,018 |
44,526 |
12174 |
13775 |
| Incoloy 825 |
N08825 |
1/2 |
0.500 |
0.049 |
4,912 |
18,173 |
6,164 |
5800 |
| Incoloy 825 |
N08825 |
1/2 |
0.500 |
0.065 |
6701 |
24,831 |
7905 |
7250 |
| Incoloy 825 |
N08825 |
1/2 |
0.500 |
0.083 |
8740 |
32,382 |
9736 |
10150 |
| Incoloy 825 |
N08825 |
5/8 |
0.625 |
0.049 |
3,930 |
14538 |
4,931 |
4,350 |
| Incoloy 825 |
N08825 |
5/8 |
0.625 |
0.065 |
5,361 |
19865 |
6,324 |
5800 |
| Incoloy 825 |
N08825 |
5/8 |
0.625 |
0.083 |
6,846 |
25,367 |
8076 |
7,975 |
| Incoloy 825 |
N08825 |
3/4 |
0.750 |
0.049 |
3273 |
12110 |
4,108 |
3,625 |
| Incoloy 825 |
N08825 |
3/4 |
0.750 |
0.065 |
4,466 |
16,547 |
5,268 |
5,075 |
| Incoloy 825 |
N08825 |
3/4 |
0.750 |
0.083 |
5703 |
21,131 |
6727 |
6,525 |
فشار ترکیدگی نظری بر اساس حداقل ضخامت دیواره و حداقل مقاومت کششی
فشار فروپاشی نظری بر اساس حداقل ضخامت دیواره و حداقل استحکام تسلیم
درجه فشار در 100 درجه فارنهایت (38 درجه سانتیگراد)، شرایط خنثی و استاتیک
فرآیند و بسته بندی خط تزریق
بدون درز: سوراخ شده، دوباره ترسیم شده، آنیل شده (فرایند گردش چند پاس)
جوش داده شده: به صورت طولی جوش داده شده (توسط پرتو TIG یا لیزر)، ترسیم مجدد، بازپخت (فرایند گردش چند پاس)

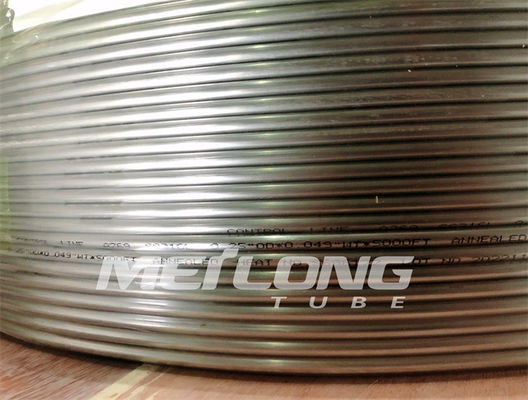

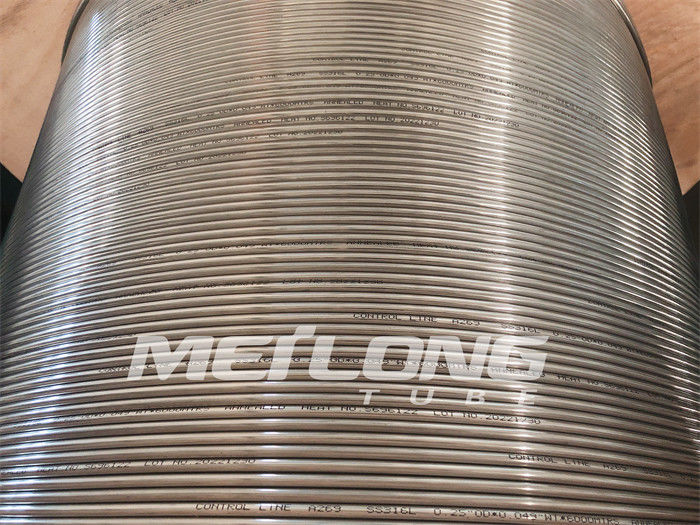

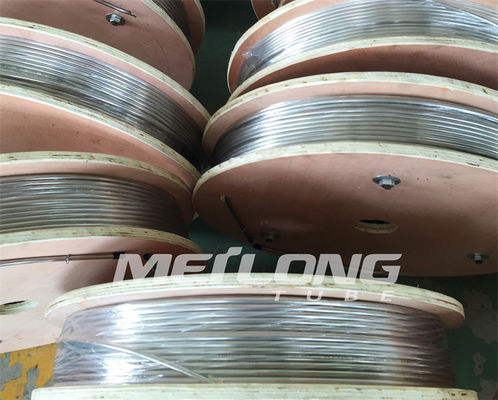

بسته‌بندی: لوله‌ها روی درام‌های فلزی/چوبی یا قرقره‌ها پیچیده می‌شوند.
همه درام ها یا قرقره ها در جعبه های چوبی برای عملیات لجستیکی آسان بسته بندی می شوند.
