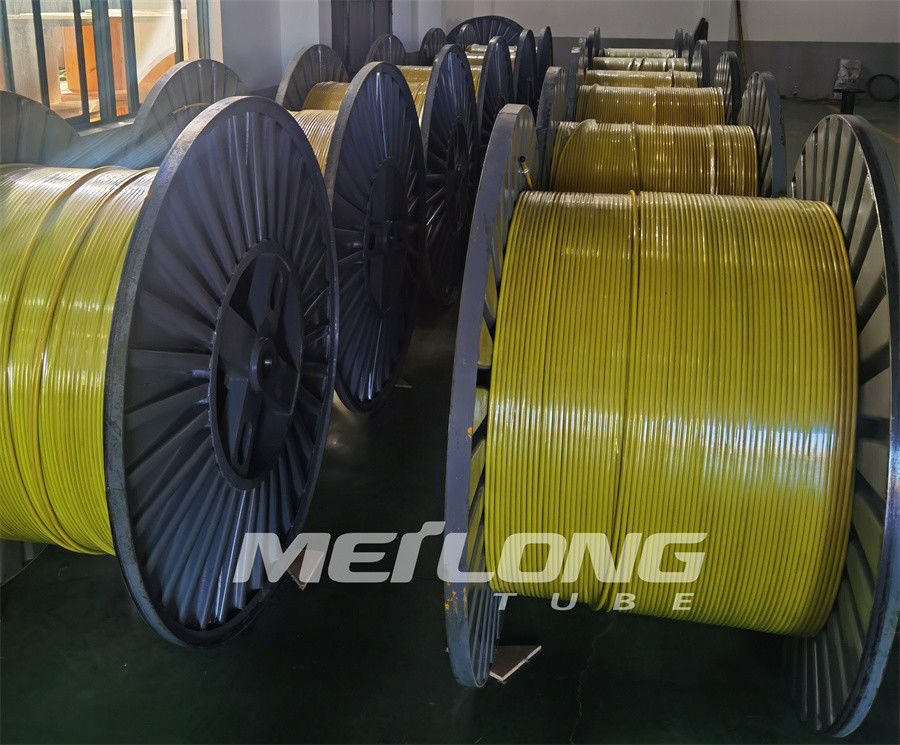

خط کنترل هیدرولیک تزریق شیمیایی محصور شده FEP TP316L

پک مسطح خط کنترل محصور شده FEP با لوله منفرد برای تزریق مواد شیمیایی در سوراخ پایین

لوله Meilong پوشش خطوط کنترل را برای افزایش دوام و همچنین مقاومت شیمیایی و خوردگی برای برآوردن نیازهای تخصصی هر پروژه ارائه می دهد، ما انواع کپسوله سازی مختلفی را ارائه می دهیم، مانند: HDPE (پلی اتیلن با چگالی بالا)، سانتوپرن، PVC (پلی وینیل کلراید) ، هایلار و PVDF (پلی وینیلیدین فلوراید).

خط کنترل هیدرولیک جوش داده شده پلاگین شناور است که مطابق با مشخصات ASTM کشیده شده است و در هر طولی موجود است.انواع مواد برای خطوط کنترل هیدرولیک عبارتند از فولاد ضد زنگ TP316L که برای محیط های شیرین تا متوسط ​​خورنده مناسب است، فولاد ضد زنگ دوبلکس 2205، فولاد ضد زنگ Super Duplex 2507، آلیاژ نیکل Incoloy 825 و Inconel 625 مناسب برای محیط های با فشار شدید خورنده و دمای بالا و محیط های کاری با دمای بالا هستند. .سیالات سیستم کنترل باید با محیط و دمای عملیاتی خط کنترل سازگار باشد.

در صورت درخواست، محصورسازی خط کنترل نیز برای ایجاد مقاومت در برابر له شدن و سایش بیشتر در حین نصب در دسترس است.مواد کپسوله باید برای سازگاری با سیالات چاه و شرایط دمایی مطابقت داشته باشد.

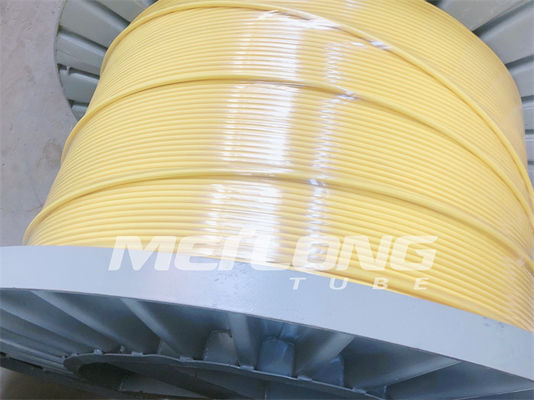

فلت پک کنترل لاین کپسول دار

کپسولاسیون پلاستیکی است که روی لوله فلزی اکسترود می شود.کپسوله سازی از آسیب رسیدن به لوله های فلزی در طول فرآیند ساخت جلوگیری می کند.کپسولاسیون همچنین مقاومت سایشی بیشتری را ایجاد می کند و در صورت نصب محافظ کابل برای افزایش نیروی نگهدارنده روی هر اتصال لوله تولیدی، لازم است.

کپسوله‌ها در طیف گسترده‌ای از پیکربندی‌ها با گزینه‌های محصورسازی تک گذر و محفظه دو گذر برای محافظت بیشتر در دسترس هستند.

کاربرد Flatpack

فلت پک ها معمولاً زمانی استفاده می شوند که چندین خط مختلف در عمق تقریباً یکسانی در چاه خاتمه یافته باشند.

کاربردهای متداول شامل سیستم های چاه هوشمند، خطوط تزریق مواد شیمیایی عمیق با کابل گیج پایین چاه و خطوط شیر ایمنی با خطوط تزریق مواد شیمیایی کم عمق است.برای برخی از کاربردها، میله‌های سپر نیز درون بسته‌بندی مسطح محصور می‌شوند تا مقاومت بیشتری در برابر له شدن ایجاد کنند.

استاندارد و تاییدیه ها

خطوط کنترل بر اساس استانداردهای ASTM قابل اجرا برای هر ماده خاص تولید می شوند.

لوله ها را می توان بر حسب نیاز مشتری و مطابق با استانداردهای NAS/SAE مناسب شستشو، پر و فیلتر کرد.

کیفیت و تست

طراحی و ساخت

- کپسولاسیون برای تک خط

- پروفیل های کپسوله سازی متناسب با کاربرد مشتری

- علامت گذاری خط سفارشی

- طیف گسترده ای از مواد کاربردی

مواد کپسوله سازی

ویژگی های Encapsulated Control Line Flatpack

حفاظت از خط پایین چاله را به حداکثر برسانید

مقاومت در برابر خرد شدن را در هنگام نصب افزایش دهید

از خط کنترل در برابر سایش و نیشگون گرفتن محافظت کنید

شکست خوردگی تنش طولانی مدت خط کنترل را از بین ببرید

پروفایل بستن را بهبود بخشید

کپسوله شدن یک یا چندگانه برای سهولت اجرا و محافظت بیشتر

درجات آلیاژی موجود برای لوله های خط کنترل در داخل کپسوله

ترکیب شیمیایی Super Duplex 2507

Duplex 2507 یک فولاد ضد زنگ فوق العاده دوبلکس است که برای کاربردهایی طراحی شده است که به استحکام استثنایی و مقاومت در برابر خوردگی نیاز دارند.آلیاژ 2507 دارای 25 درصد کروم، 4 درصد مولیبدن و 7 درصد نیکل است.این محتوای بالای مولیبدن، کروم و نیتروژن باعث مقاومت عالی در برابر حفره های کلرید و حمله خوردگی شکاف می شود و ساختار دوبلکس 2507 را با مقاومت استثنایی در برابر ترک خوردگی ناشی از تنش کلرید ارائه می دهد.

استفاده از Duplex 2507 باید به برنامه های زیر 600 درجه فارنهایت (316 درجه سانتیگراد) محدود شود.قرار گرفتن در معرض دمای بالا می تواند هم چقرمگی و هم مقاومت در برابر خوردگی آلیاژ 2507 را کاهش دهد.

Duplex 2507 دارای خواص مکانیکی عالی است.اغلب می توان از یک گیج سبک از مواد 2507 برای دستیابی به همان استحکام طراحی آلیاژ نیکل ضخیم تر استفاده کرد.صرفه جویی حاصل در وزن می تواند به طور چشمگیری هزینه کلی ساخت را کاهش دهد.

مقاومت در برابر خوردگی Super Duplex 2507

2507 Duplex در برابر خوردگی یکنواخت توسط اسیدهای آلی مانند اسید فرمیک و استیک بسیار مقاوم است.همچنین در برابر اسیدهای معدنی بسیار مقاوم است، به خصوص اگر حاوی کلرید باشد.آلیاژ 2507 در برابر خوردگی بین دانه ای مربوط به کاربید بسیار مقاوم است.با توجه به بخش فریتی ساختار دوبلکس آلیاژ، در برابر ترک خوردگی تنشی در محیط های حاوی کلرید گرم بسیار مقاوم است.از طریق افزودن کروم، مولیبدن و نیتروژن خوردگی موضعی مانند سوراخ شدن و حمله شکاف بهبود می یابد.آلیاژ 2507 مقاومت بسیار خوبی در حفره شدن موضعی دارد.

پروفیل های کپسوله سازی استاندارد Flatpack

گرد، تک خط	مورد	ابعاد استاندارد
	1/8 اینچ OD Line	0.250 اینچ (6.35 میلی متر) قطر.
	1/4 اینچ OD Line	0.433 اینچ (11.0 میلی متر) قطر.
	خط OD 3/8	0.535 اینچ (13.6 میلی متر) قطر.
	1/2 اینچ OD Line	0.660 اینچ (16.8 میلی متر) قطر.

مربع، تک خط	مورد	ابعاد استاندارد
	1/8 اینچ OD Line	0.250 × 0.250 اینچ (6.35 × 6.35 میلی‌متر)
	1/4 اینچ OD Line	0.433 × 0.433 اینچ (11.0 میلی متر × 11.0 میلی متر)
	خط OD 3/8	0.535 × 0.535 اینچ (13.6 × 13.6 میلی‌متر)
	1/2 اینچ OD Line	0.660 × 0.660 اینچ (16.8 × 16.8 میلی‌متر)

مستطیل، 2 خط	مورد	ابعاد استاندارد
	1/4 اینچ OD Line	عرض: 0.710 اینچ (18.0 میلی متر) ارتفاع: 0.410 اینچ (10.4 میلی متر)

مستطیل، 3 خط	مورد	ابعاد استاندارد
	1/4 اینچ OD Line	عرض: 0.990 اینچ (25.1 میلی متر) ارتفاع: 0.410 اینچ (10.4 میلی متر)

خواص لوله های هیدرولیک خط کنترل در Flatpack

لوله های داخلی درزدار و شناور که دوباره طراحی شده اند.در شرایط آنیل شده عرضه می شود

طول پیوسته بدون جوش های مفصل مداری

فشار ترکیدگی نظری بر اساس حداقل ضخامت دیواره و حداقل مقاومت کششی

فشار فروپاشی نظری بر اساس حداقل ضخامت دیواره و حداقل استحکام تسلیم

درجه فشار در 100 درجه فارنهایت (38 درجه سانتیگراد)، شرایط خنثی و استاتیک
