لوله مارپیچ مویرگی خط تزریق شیمیایی Inconel 625 تست شده هیدرواستاتیک
لوله Meilong لوله مویرگی خط کنترل هیدرولیک بدون درز و طراحی مجدد، جوش داده شده و دوباره ترسیم شده را تولید می کند که از فولادهای ضد زنگ آستنیتی، دوبلکس، فوق دوبلکس مقاوم در برابر خوردگی و گریدهای آلیاژ نیکل ساخته شده است.این لوله به عنوان خطوط کنترل هیدرولیک و خطوط تزریق مواد شیمیایی به ویژه خدمات نفت و گاز، صنایع زمین گرمایی استفاده می شود.
اندازه معمولی خط تزریق شیمیایی Inconel 625
قطر خارجی خطوط تزریق مواد شیمیایی عمدتاً 3/8 اینچ (9.53 میلی متر) است.
ضخامت دیوار: 0.035 اینچ (0.89 میلی متر)، 0.049 اینچ (1.24 میلی متر)، 0.065 اینچ (1.65 میلی متر)، 0.083 اینچ (2.11 میلی متر)
لوله های خط کنترل در طول های 400 فوت (122 متر) تا 32808 فوت (10000 متر) موجود است.بدون جوش لب به لب مداری.
سایر مشخصات (1/8 تا 3/4 اینچ) در صورت درخواست در دسترس هستند.
اهمیت Inconel 625 Cخط تزریق همیکال
هر لوله مویرگی لوله Incoloy 625 یک آلیاژ نیکل یک طول کاملاً پیوسته بدون جوش مداری است.
هر سیم پیچ لوله هیدرواستاتیک با حداقل 10150 psi تست شده است.
بازرسان شخص ثالث (SGS، BV، DNV) می توانند آزمایش را در محل مشاهده کنند.
تست های دیگر عبارتند از: آزمایش جریان گردابی، مواد شیمیایی، مسطح شدن، شعله ور شدن، کشش، تسلیم، ازدیاد طول، سختی برای کیفیت مواد.
درخواست برای Inconel 625 Cخط تزریق همیکال
خط تزریق مواد شیمیایی
یک مجرای با قطر کوچک که در کنار لوله‌های تولیدی اجرا می‌شود تا امکان تزریق بازدارنده‌ها یا درمان‌های مشابه در طول تولید را فراهم کند.شرایطی مانند غلظت بالای سولفید هیدروژن [H2S] یا رسوب شدید مقیاس را می توان با تزریق مواد شیمیایی و بازدارنده های تصفیه در طول تولید خنثی کرد.
یک اصطلاح کلی برای فرآیندهای تزریق که از محلول‌های شیمیایی ویژه برای بهبود بازیافت نفت، حذف آسیب سازند، تمیز کردن سوراخ‌ها یا لایه‌های تشکیل‌دهنده مسدود شده، کاهش یا مهار خوردگی، ارتقای نفت خام، یا رسیدگی به مسائل مربوط به تضمین جریان نفت خام استفاده می‌کنند.تزریق را می توان به طور مداوم، به صورت دسته ای، در چاه های تزریقی یا در زمان هایی در چاه های تولیدی انجام داد.
سایر برنامه های کاربردی
خط کنترل سیم پیچ لوله آلیاژ نیکل Inconel 625 برای تزریق مواد شیمیایی
لوله های آلیاژی مارپیچ خط کنترل هیدرولیک لخت و محصور شده برای دریچه های ایمنی زیر دریا
رشته های سرعت، رشته های کار، و ناف لوله فولادی
لوله های آلیاژی ژئوترمال
آلیاژها برایسیخط تزریق همیکال
| لوله آلیاژی |
هیدرولیک
کنترل
|
شیمیایی
تزریق
|
حفره کلرید /
مقاومت در برابر خوردگی شکاف
|
H2S / CO2
مقاومت
|
مقاومت در برابر خوردگی استرس کلرید (SCC). |
مشخصات UNS / ASTM |
|
ضد زنگ 316L – 170 MPa دقیقه.قدرت تسلیم
لوله تحت فشار درز جوش داده شده
|
• |
• |
|
|
|
S31603 / A269 |
|
Duplex 2205 – 485 MPa دقیقه.قدرت تسلیم
لوله تحت فشار درز جوش داده شده
|
• |
• |
• |
• |
• |
S32205 / A789 |
|
Duplex 2507 – 550 MPa دقیقه.قدرت تسلیم
لوله تحت فشار درز جوش داده شده
|
• |
• |
• |
• |
• |
S32750 / A789 |
|
Incoloy 825 – 240 MPa دقیقه.قدرت تسلیم
لوله تحت فشار درز جوش داده شده
|
• |
• |
• |
• |
• |
N08825 / B704 |
|
اینکونل 625 - 414 مگاپاسکال در دقیقه.قدرت تسلیم
لوله تحت فشار درز جوش داده شده
|
• |
• |
• |
• |
• |
N06625 / B704 |
سیخط تزریق همیکالامکانات
تلورانس های ابعادی نزدیک
خواص مکانیکی به طور قابل توجهی افزایش یافته است
پرداخت سطح برتر
تمیزی بالای سطح داخلی
بیضی کنترل شده، خارج از مرکز
ترکیبات شیمیایی اینکونل 625 برای آلیاژ نیکلسیخط تزریق همیکال
| نیکل |
کروم |
اهن |
مولیبدن |
کلمبیوم + تانتالیم |
کربن |
منگنز |
سیلیکون |
فسفر |
گوگرد |
آلومینیوم |
تیتانیوم |
کبالت |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| دقیقه |
|
حداکثر |
|
|
حداکثر |
حداکثر |
حداکثر |
حداکثر |
حداکثر |
حداکثر |
حداکثر |
حداکثر |
| 58.0 |
20.0-23.0 |
5.0 |
8.0-10.0 |
3.15-4.15 |
0.10 |
0.50 |
0.5 |
0.015 |
0.015 |
0.4 |
0.40 |
1.0 |
معادل استاندارد
| مقطع تحصیلی |
شماره UNS |
استاندارد یورو |
| خیر |
نام |
| آلیاژ |
ASTM/ASME |
EN10216-5 |
EN10216-5 |
| 625 |
N06625 |
2.4856 |
NiCr22Mo9Nb |
توضیحات مواد
Inconel 625 یک ماده با مقاومت عالی در برابر سوراخ شدن، شکاف و ترک خوردگی است.در طیف وسیعی از اسیدهای آلی و معدنی بسیار مقاوم است.مقاومت خوب در دمای بالا
ویژگی های Inconel 625
خواص مکانیکی عالی در دماهای بسیار پایین و بسیار بالا.
مقاومت فوق العاده در برابر سوراخ شدن، خوردگی شکاف و خوردگی بین کریستالی.
آزادی تقریباً کامل از ترک خوردگی ناشی از استرس ناشی از کلرید.
مقاومت بالا در برابر اکسیداسیون در دماهای بالا تا 1050 درجه سانتیگراد.
مقاومت خوب در برابر اسیدها مانند نیتریک، فسفر، سولفوریک و کلریدریک و همچنین در برابر مواد قلیایی ساخت قطعات ساختاری نازک با انتقال حرارت بالا را ممکن می سازد.
Inconel 625 برای برنامه
قطعاتی که قرار گرفتن در معرض آب دریا و تنش های مکانیکی بالا مورد نیاز است.
تولید نفت و گاز در جایی که سولفید هیدروژن و گوگرد اولیه در دمای بیش از 150 درجه سانتیگراد وجود دارد.
اجزای در معرض گازهای دودکش یا در کارخانه های گوگرد زدایی گاز دودکش.
پشته های شعله ور در سکوهای نفتی دریایی.
فرآوری هیدروکربن از پروژه های بازیافت قیر-شن و نفت-شیل.
وزن لوله آلیاژ نیکل در هر متر (کیلوگرم)
Inconel 625 (UNS N06625)
| OD |
WT |
| کسر |
اعشاری |
0.028 |
0.035 |
0.049 |
0.065 |
0.083 |
| 1/8 |
0.125 |
0.0465 |
0.0539 |
- |
- |
- |
| 1/4 |
0.250 |
0.1065 |
0.1288 |
0.1686 |
0.2059 |
0.2372 |
| 3/8 |
0.375 |
0.1663 |
0.2037 |
0.2733 |
0.3449 |
0.4149 |
| 1/2 |
0.500 |
0.2262 |
0.2785 |
0.3782 |
0.4839 |
0.5924 |
| 5/8 |
0.625 |
0.2862 |
0.3535 |
0.481 |
0.6231 |
0.7699 |
| 3/4 |
0.750 |
0.3460 |
0.4283 |
0.5879 |
0.7621 |
0.9475 |
خواص آلیاژ نیکل Inconel 626 Cخط تزریق همیکال
لوله های داخلی درزدار و شناور که دوباره طراحی شده اند.در شرایط آنیل شده عرضه می شود
طول پیوسته بدون جوش های مفصل مداری
| آلیاژ |
UNS |
OD |
WT |
فشار کاری |
فشار ترکیدگی |
فشار فروپاشی |
تست فشار |
| اینچ |
اینچ |
اینچ |
psi |
psi |
psi |
psi |
| اینکونل 625 |
N06625 |
1/8 |
0.125 |
0.028 |
19,024 |
57,892 |
22002 |
21750 |
| اینکونل 625 |
N06625 |
1/8 |
0.125 |
0.035 |
23780 |
72,365 |
27503 |
27550 |
| اینکونل 625 |
N06625 |
1/4 |
0.250 |
0.035 |
12516 |
38,087 |
14,475 |
14500 |
| اینکونل 625 |
N06625 |
1/4 |
0.250 |
0.049 |
18,065 |
54,969 |
18869 |
20300 |
| اینکونل 625 |
N06625 |
1/4 |
0.250 |
0.065 |
24633 |
74970 |
23,090 |
27550 |
| اینکونل 625 |
N06625 |
3/8 |
0.375 |
0.035 |
8,043 |
24,482 |
10,182 |
9,425 |
| اینکونل 625 |
N06625 |
3/8 |
0.375 |
0.049 |
11546 |
35,143 |
13,605 |
13050 |
| اینکونل 625 |
N06625 |
3/8 |
0.375 |
0.065 |
15,829 |
48182 |
17,202 |
18,125 |
| اینکونل 625 |
N06625 |
3/8 |
0.375 |
0.083 |
20,648 |
62,839 |
20901 |
23200 |
| اینکونل 625 |
N06625 |
1/2 |
0.500 |
0.049 |
8,433 |
25657 |
10,588 |
9,425 |
| اینکونل 625 |
N06625 |
1/2 |
0.500 |
0.065 |
11507 |
35,041 |
13,576 |
13050 |
| اینکونل 625 |
N06625 |
1/2 |
0.500 |
0.083 |
15010 |
45700 |
16733 |
17400 |
| اینکونل 625 |
N06625 |
5/8 |
0.625 |
0.049 |
6624 |
20,175 |
8644 |
7250 |
| اینکونل 625 |
N06625 |
5/8 |
0.625 |
0.065 |
8788 |
26763 |
11,467 |
10150 |
| اینکونل 625 |
N06625 |
5/8 |
0.625 |
0.083 |
11,222 |
34,176 |
14643 |
13050 |
| اینکونل 625 |
N06625 |
3/4 |
0.750 |
0.049 |
5,518 |
16806 |
7200 |
6,525 |
| اینکونل 625 |
N06625 |
3/4 |
0.750 |
0.065 |
7,320 |
22293 |
9,552 |
8700 |
| اینکونل 625 |
N06625 |
3/4 |
0.750 |
0.083 |
9,348 |
28,469 |
12,197 |
10,875 |
فشار ترکیدگی نظری بر اساس حداقل ضخامت دیواره و حداقل مقاومت کششی
فشار فروپاشی نظری بر اساس حداقل ضخامت دیواره و حداقل استحکام تسلیم
درجه فشار در 100 درجه فارنهایت (38 درجه سانتیگراد)، شرایط خنثی و استاتیک
فرآیند لوله کشی و بسته بندی
بدون درز سوراخ شده، دوباره ترسیم شده، آنیل شده (فرایند گردش چند پاس)
جوش داده شده - جوش داده شده طولی، ترسیم مجدد، آنیل شده (فرایند گردش چند پاس)

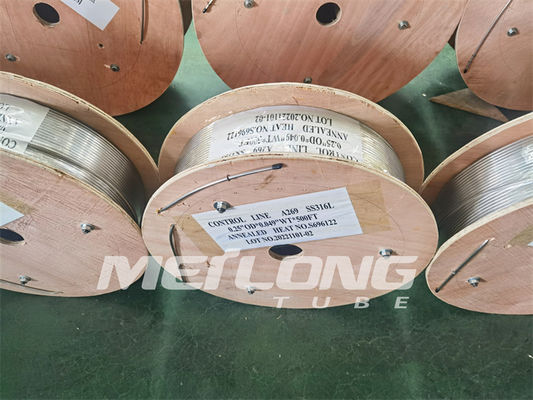

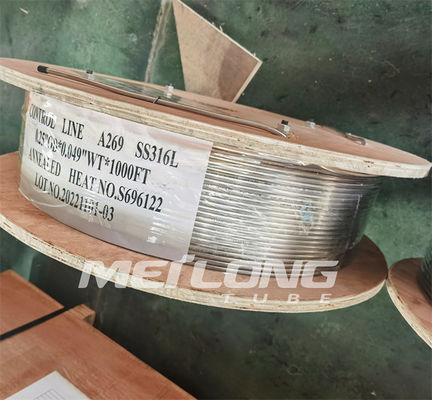

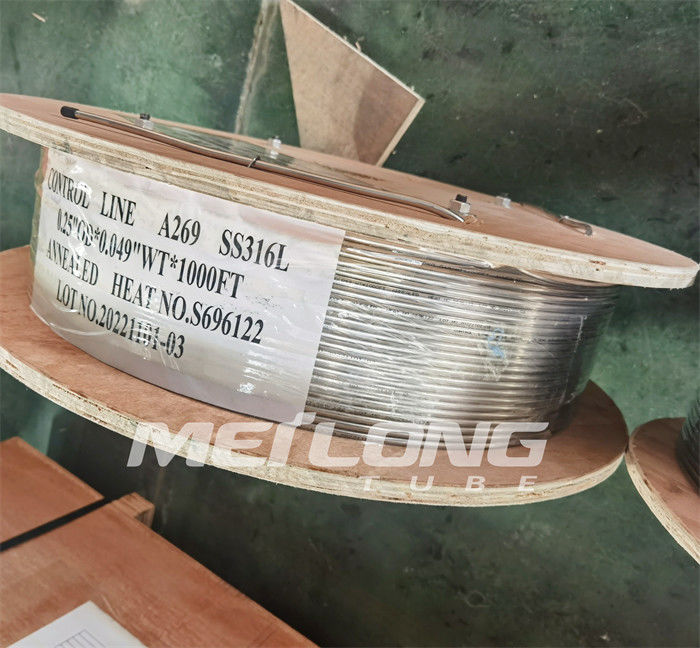

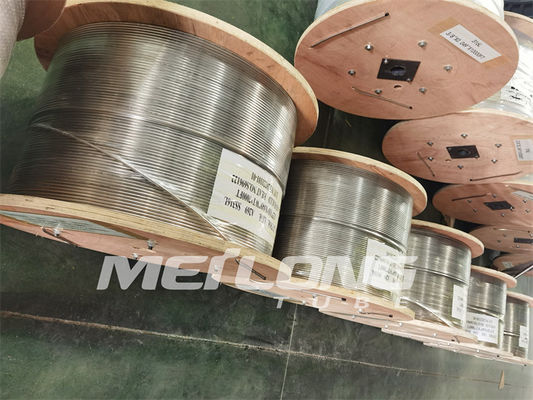

بسته‌بندی - لوله‌ها به صورت هم سطح روی درام‌ها یا قرقره‌های فلزی / چوبی پیچیده می‌شوند.
همه درام ها یا قرقره ها در جعبه های چوبی برای عملیات لجستیکی آسان بسته بندی می شوند.
