پک صاف خط تزریق شیمیایی TPV کپسوله شده تست هیدرواستاتیک برای سوراخ های پایین
Meilong Tube لوله های سیم پیچ بدون درز و طراحی مجدد، درز جوش و طراحی مجدد با کیفیت بالا تولید می کند که از فولاد ضد زنگ آستنیتی، دوبلکس، فولاد ضد زنگ فوق دوبلکس و آلیاژ نیکل مقاوم در برابر خوردگی ساخته شده است.100٪ محصولات به عنوان خطوط کنترل قدرت هیدرولیک، خطوط تزریق مواد شیمیایی، لوله های آلیاژی در ناف و لوله های ابزار دقیق برای مهندسی بهره برداری در صنایع بالادستی نفت و گاز استفاده می شود.
لوله های کویل دار در اندازه هایی از قطر بیرونی 0.125 اینچ (3.175 میلی متر) تا 1 اینچ (25.4 میلی متر) موجود است.ضخامت دیوار تا 0.083 اینچ (2.108 میلی متر) است.طول تا 65600 فوت (20000 متر) برای ساخت مقرون به صرفه ناف در دسترس است.اندازه های بیشتر در محدوده می تواند سفارشی شود تا برای برآورده کردن نیازهای خاص شما تولید و تحویل شود.
خواص خط تزریق شیمیایی فولاد ضد زنگ 316L
لوله های دوشاخه داخلی جوش داده شده و شناور.در شرایط آنیل شده عرضه می شود
طول پیوسته بدون جوش های مفصل مداری
| آلیاژ |
UNS |
OD |
WT |
فشار کاری |
فشار ترکیدگی |
فشار فروپاشی |
تست فشار |
| اینچ |
اینچ |
اینچ |
psi |
psi |
psi |
psi |
| ضد زنگ 316 لیتر |
S31603 |
1/8 |
0.125 |
0.028 |
9,931 |
40,922 |
9,525 |
11600 |
| ضد زنگ 316 لیتر |
S31603 |
1/8 |
0.125 |
0.035 |
12640 |
52,042 |
11,056 |
15,225 |
| ضد زنگ 316 لیتر |
S31603 |
1/4 |
0.250 |
0.035 |
5,939 |
24,474 |
6621 |
7250 |
| ضد زنگ 316 لیتر |
S31603 |
1/4 |
0.250 |
0.049 |
8572 |
35,322 |
8632 |
10150 |
| ضد زنگ 316 لیتر |
S31603 |
1/4 |
0.250 |
0.065 |
11694 |
48,166 |
10,562 |
13775 |
| ضد زنگ 316 لیتر |
S31603 |
3/8 |
0.375 |
0.035 |
3,818 |
15731 |
4659 |
4,350 |
| ضد زنگ 316 لیتر |
S31603 |
3/8 |
0.375 |
0.049 |
5,483 |
22575 |
6222 |
6,525 |
| ضد زنگ 316 لیتر |
S31603 |
3/8 |
0.375 |
0.065 |
7,517 |
30,951 |
7,865 |
8700 |
| ضد زنگ 316 لیتر |
S31603 |
3/8 |
0.375 |
0.083 |
9808 |
40,372 |
9,551 |
11600 |
| ضد زنگ 316 لیتر |
S31603 |
1/2 |
0.500 |
0.049 |
4003 |
16,480 |
4,835 |
5,075 |
| ضد زنگ 316 لیتر |
S31603 |
1/2 |
0.500 |
0.065 |
5,461 |
22512 |
6206 |
6,525 |
| ضد زنگ 316 لیتر |
S31603 |
1/2 |
0.500 |
0.083 |
7,133 |
29,364 |
7,648 |
8700 |
| ضد زنگ 316 لیتر |
S31603 |
5/8 |
0.625 |
0.049 |
3,144 |
12955 |
3,957 |
3,625 |
| ضد زنگ 316 لیتر |
S31603 |
5/8 |
0.625 |
0.065 |
4,285 |
17630 |
5,105 |
5,075 |
| ضد زنگ 316 لیتر |
S31603 |
5/8 |
0.625 |
0.083 |
5,472 |
22513 |
6519 |
6,525 |
| ضد زنگ 316 لیتر |
S31603 |
3/4 |
0.750 |
0.049 |
2619 |
10791 |
3296 |
2900 |
| ضد زنگ 316 لیتر |
S31603 |
3/4 |
0.750 |
0.065 |
3,570 |
14686 |
4283 |
4,350 |
| ضد زنگ 316 لیتر |
S31603 |
3/4 |
0.750 |
0.083 |
4,558 |
18753 |
5,431 |
5800
|
- فشار ترکیدگی نظری بر اساس حداقل ضخامت دیواره و حداقل مقاومت کششی
- فشار فروپاشی نظری بر اساس حداقل ضخامت دیواره و حداقل استحکام تسلیم
- درجه فشار در 100 درجه فارنهایت (38 درجه سانتیگراد)، شرایط خنثی و استاتیک
از آنجایی که استخراج نفت و گاز بیشتر به سمت آب‌های عمیق‌تر و خشن‌تر حرکت می‌کند، جایی که محیط‌های فراساحلی شدید ایمنی شدید را می‌طلبد، کار ما این است که به شما کمک کنیم از مواد مقاوم در برابر خوردگی "درست" برای لوله‌های نافی سیم پیچی استفاده کنید تا ایمنی و قابلیت اطمینان کار خود را بهبود ببخشید.این قدرت هدایت نوآوری ها و توسعه مستمر ما است.

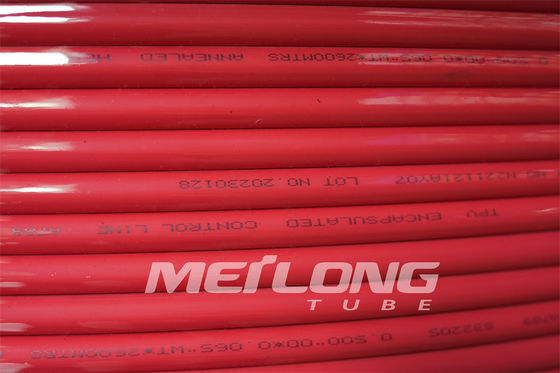

توضیحات کپسولاسیون
کپسولاسیون پلاستیکی است که روی لوله فلزی اکسترود می شود.کپسوله سازی از آسیب رسیدن به لوله های فلزی در طول فرآیند ساخت جلوگیری می کند.کپسولاسیون همچنین مقاومت سایشی بیشتری را ایجاد می کند و در صورت نصب محافظ کابل برای افزایش نیروی نگهدارنده روی هر اتصال لوله تولیدی، لازم است.
کپسوله‌ها در طیف گسترده‌ای از پیکربندی‌ها با گزینه‌های محصورسازی تک گذر و محفظه دو گذر برای محافظت بیشتر در دسترس هستند.
مواد کپسوله
- PP (پلی پروپیلن) / TPR (سانتوپرن) / PA (نایلون) / PVDF / ETFE (Tefzel) / ECTFE (Halar) / FEP / PFA / ECA 3000 / PVC
تحمل ابعادی برای خط تزریق مواد شیمیایی
| ASTM A269 / ASME SA269، SS 316L (UNS S31603) |
| اندازه OD |
تحمل OD |
تحمل WT |
|
1/8''≤OD<3/16'' (3.18≤OD<4.76 میلی متر)
3/16≤OD<1/2" (4.76≤OD<12.7 میلی متر)
1/2''≤OD≤1'' (12.7≤OD≤25.4 میلی متر)
|
+0.003 اینچ (+0.08 میلی متر) / -0
+0.004 اینچ (+0.10 میلی متر) / -0
+0.005 اینچ (+0.13 میلی متر) / -0
|
± 10%
± 10%
± 10%
|
لوله استاندارد Meilong
| اندازه OD |
تحمل OD |
تحمل WT |
|
1/8 اینچ ≤OD<3/16 اینچ (3.18≤OD<4.76 میلی متر)
3/16≤OD<1/2" (4.76≤OD<12.7 میلی متر)
1/2''≤OD≤1'' (12.7≤OD≤25.4 میلی متر)
|
+0.003 اینچ (+0.08 میلی متر) / -0
+0.004 اینچ (+0.10 میلی متر) / -0
+0.004 اینچ (+0.10 میلی متر) / -0
|
± 10%
± 10%
± 8٪
|
تست های کیفیت
|
جریان گردابی
زبری سطح
هیدرواستاتیک
تجزیه و تحلیل ابعادی
اندازه دانه
سختی راکول
|
قدرت تسلیم
استحکام کششی
ازدیاد طول
سختی
شناسایی مواد مثبت (PMI)
تست مقاومت در برابر خوردگی
|
ویژگی های Flatpack خط تزریق شیمیایی محصور شده
- حفاظت از خط چاله را به حداکثر برسانید
- مقاومت در برابر له شدن را در هنگام نصب افزایش دهید
- از خط کنترل در برابر سایش و نیشگون گرفتن محافظت کنید
- از بین بردن شکست خوردگی تنش طولانی مدت خط کنترل
- بهبود مشخصات گیره
- کپسولاسیون تک یا چندگانه برای سهولت در اجرا و محافظت بیشتر
بسته بندی

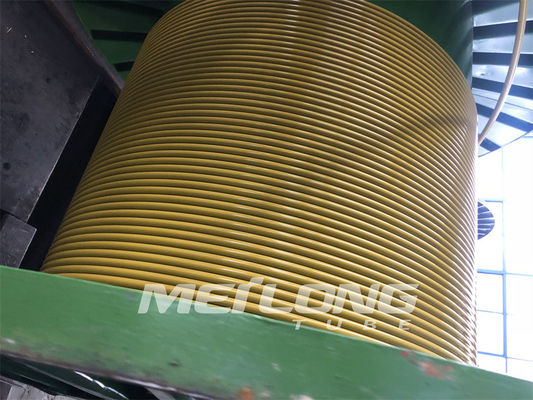

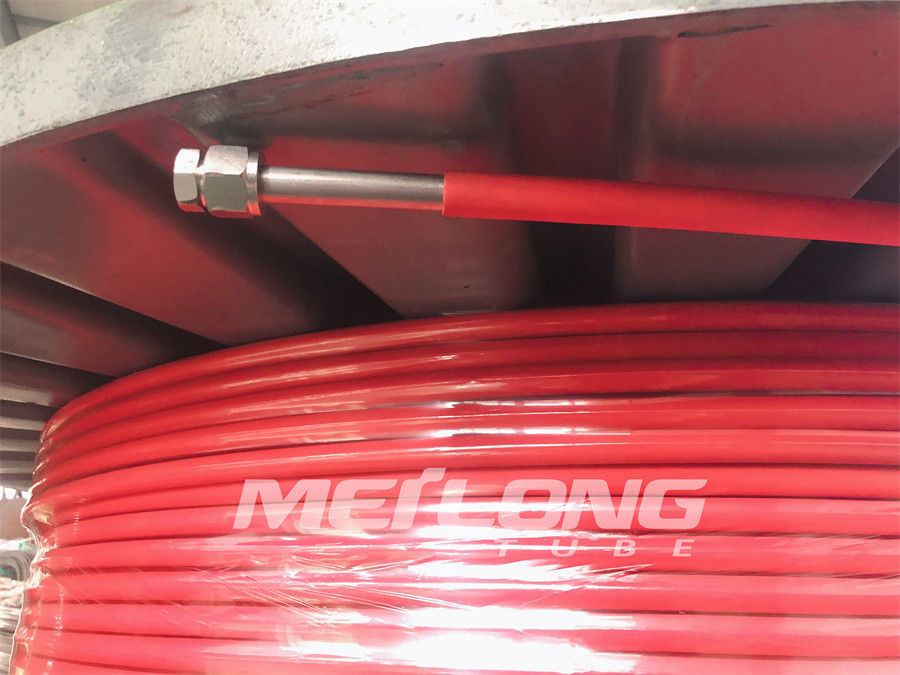

فلت پک خط کنترل هیدرولیک روی فلز / درام یا قرقره ها پیچیده شده است.
همه درام ها برای عملیات لجستیکی آسان در جعبه های چوبی بسته بندی شده اند.
پروفیل کپسوله کردن خطوط تزریق تک و چندگانه
بخش گرد
| لوله خط OD 1/4 اینچ |
قطر 0.433 اینچ (11.0 میلی متر) |
| لوله خط OD 3/8 |
قطر 0.535 اینچ (13.6 میلی متر) |
| لوله خط OD 1/2 اینچ |
قطر 0.660 اینچ (16.8 میلی متر) |
بخش مربع
| لوله خط OD 1/4 اینچ |
0.433 × 0.433 اینچ (11.0 میلی متر × 11.0 میلی متر) |
| لوله خط OD 3/8 |
0.535 × 0.535 اینچ (13.6 × 13.6 میلی‌متر) |
| لوله خط OD 1/2 اینچ |
0.660 × 0.660 اینچ (16.8 × 16.8 میلی‌متر) |
بخش مستطیل شکل
| خط OD 1/4 اینچ x 1 |
0.710 × 0.410 اینچ (18.0 میلی متر × 10.4 میلی متر) |
| 1/4 اینچ خط OD x 2 |
0.990 × 0.410 اینچ (25.1 میلی متر × 10.4 میلی متر) |
| 1/2 اینچ خط OD x 2 |
0.669 × 1.220 اینچ (31.0 × 17.0 میلی متر) |
| 1/2 اینچ خط OD x 3 |
1.772 × 0.669 اینچ (45.0 میلی متر × 17.0 میلی متر) |
سایزهای دیگر در صورت درخواست
درجات آلیاژی موجود برای لوله های خط کنترل در داخل کپسوله
| آستنیتی: |
316 لیتر |
| دوبلکس: |
S31803/S32205
S32750
|
| آلیاژ نیکل: |
N08825
N06625
|
ویژگی های مواد کپسوله
| پلی پروپیلن |
-25 تا 150 درجه سانتیگراد |
مقاومت خوب در برابر آب نمک |
|
سانتوپرن،
TPV
|
-30 تا 150 درجه سانتیگراد |
مقاومت خوب در برابر آب نمک |
|
نایلون 11، ریلسان 11
|
-60 تا 135 درجه سانتیگراد |
مقاومت خوب در برابر هیدروکربن ها، مقاومت در برابر سایش خوب |
| PVDF |
-30 تا 150 درجه سانتیگراد |
مقاومت خوب در برابر آب نمک و هیدروکربن ها، مقاومت در برابر سایش خوب |
| FEP |
-110 تا 200 درجه سانتیگراد |
مقاومت خوب در برابر آب نمک و هیدروکربن |
کاربرد
- لوله آلیاژی مارپیچ برای تزریق مواد شیمیایی
- لوله های آلیاژی سیم پیچ خط کنترل هیدرولیک لخت و محصور شده برای شیرهای ایمنی زیر دریا
- رشته های سرعت، رشته های کار، و ناف لوله فولادی
- لوله های آلیاژی ژئوترمال
