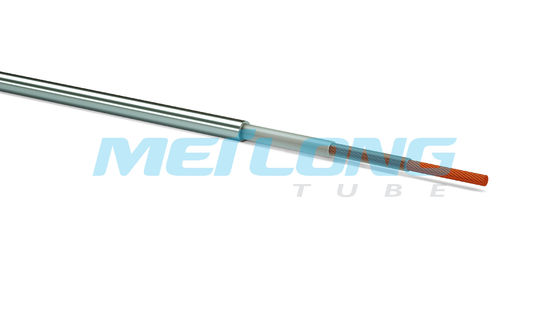

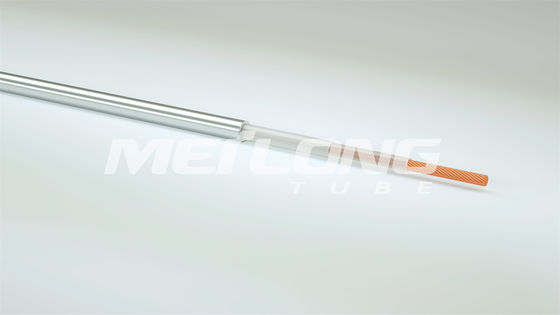

رسانای محصور شده لوله ژاکت PVDF با مواد لوله 316 لیتری -10 درجه سانتیگراد تا 250 درجه سانتیگراد دمای عایق
توضیحات محصول:
بسته‌های تخت عرضه‌شده توسط تولید Meilong Tube TEC نه تنها می‌توانند شامل اجزای مسی، کنترل هیدرولیک و خطوط تزریق شیمیایی باشند، بلکه شامل اجزای جداگانه و لوله‌هایی هستند که می‌توانند با کد رنگی و چاپ سفارشی به منظور تسهیل در مونتاژ، تکمیل شوند.علاوه بر این، تولید یکپارچه عمودی آن، تحویل فوری را تضمین می کند، در حالی که کنترل کیفیت را به حداکثر می رساند و طیف گسترده ای از تنظیمات را ارائه می دهد.
لوله مورد استفاده بر اساس عوامل متعددی مانند فشار، دما و ماهیت خورنده سیال انتخاب می شود که در آن آلیاژ لوله باید دقیقاً با کاربرد مطابقت داشته باشد.پس از جوشکاری طولی و تحت آزمایش جریان گردابی، لوله ها به اندازه مشخص شده تولید می شوند که هر داده به خوبی مستند شده است.

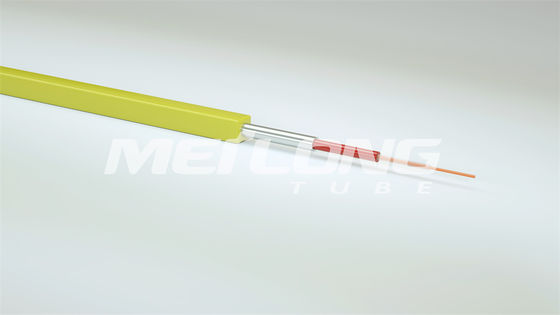

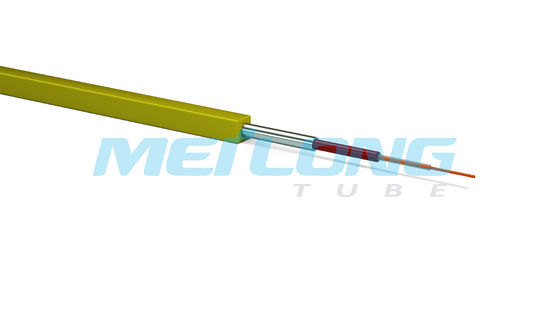

بسته‌های مسطح با طول سفارشی با ترکیب تقریباً نامحدودی از اجزای گنجانده شده ارائه می‌شوند که همگی بدون اتصال هستند.برای برآورده کردن تقریباً هر مورد نیاز سوراخ، اندازه‌های کپسولاسیون استاندارد (مربع 11 میلی‌متر در 11 میلی‌متر) نیز موجود است.علاوه بر این، کابلهای کامپوزیت با ترکیب‌های مختلف عناصر الکتریکی و نوری به عنوان ابزار اصلی برای ارائه یک راه‌حل سفارشی برای هر نیاز خاص حفره عمل می‌کنند.
امکانات:
کپسولاسیون، عایق و مواد پرکننده قطعات ضروری هر دستگاه الکتریکی و الکترونیکی هستند که با جلوگیری از تماس فیزیکی و محافظت در برابر محیط های خارجی، ایمنی را تامین می کنند.در اینجا جدولی از اطلاعات مربوط به پرکاربردترین مواد آورده شده است:
| مخفف |
نام عمومی |
نام تجاری |
حداقل دمای نصب مواد کپسوله |
| ECTFE |
اتیلن کلروتری فلوئورواتیلن |
هالار® |
-60 درجه سانتی گراد |
| ETFE |
اتیلن تترا فلوئورواتیلن |
تفزل® |
-60 درجه سانتی گراد |
| FEP |
اتیلن پروپیلن فلوئوردار |
تفلون® FEP |
-100 درجه سانتی گراد |
| HDPE |
پلی اتیلن با چگالی بالا |
|
-40 درجه سانتی گراد |
| PFA |
پرفلوروآلکوکسی |
تفلون® PFA |
-100 درجه سانتی گراد |
| PA |
پلی آمید |
نایلون |
-40 درجه سانتی گراد |
| PP |
پلی پروپیلن |
|
-10 درجه سانتی گراد |
| PVDF |
پلی وینیلیدین فلوراید |
Kynar® |
-20 درجه سانتی گراد |
| TPO-PP |
پلی اولفین ترموپلاستیک |
Santoprene® |
-20 درجه سانتی گراد |
به طور خلاصه، این مواد از نظر مقاومت حرارتی و خواص فیزیکی عملکرد متفاوتی دارند.بسته به کاربرد خاص، انتخاب مناسب مواد برای عملکرد کلی دستگاه بسیار مهم است.
پارامترهای فنی:
ویژگی های مکانیکی برای آلیاژ TEC، کار سرد
جداول زیر قطر، ضخامت دیواره، حداقل فروریختگی 316 لیتری ضد زنگ و حداقل فروریختگی Incoloy 825 و حداقل شعاع خمش (بر حسب اینچ) آلیاژ TEC سرد کار شده را نشان می دهد.
| قطر (اینچ) |
ضخامت دیوار (اینچ) |
ضد زنگ 316 لیتر (psi) |
Incoloy 825 (psi) |
حداقل شعاع خمش (اینچ) |
| 0.125 (1/8) |
0.022 |
23,882 |
25,209 |
0.75 |
| 0.250 (1/4) |
0.028 |
16,371 |
17281 |
1.50 |
| 0.250 (1/4) |
0.035 |
19688 |
20781 |
1.50 |
| 0.250 (1/4) |
0.049 |
26173 |
27,627 |
1.50 |
| 0.375 (3/8) |
0.035 |
13783 |
14,549 |
2.25 |
| 0.375 (3/8) |
0.049 |
18739 |
19780 |
2.25 |
محاسبات بر اساس حداقل قدرت تسلیم 120000 psi است.تمام لوله‌های TEC با اندازه بزرگ جوش داده شده و کشیده شده‌اند که می‌توان آن‌ها را با انواع داده‌ها از جمله شماره قطعه، شماره سریال، طول ترتیبی و شماره سفارش خرید چاپ کرد.هنگام انجام خمش، شعاع خمش باید تا حد امکان بزرگ باشد.در عین حال، برای اطمینان از یکنواخت بودن شعاع خمشی باید از خم کن لوله استفاده کرد.
قطعات الکتریکی
| سبک TEC |
TEC 100 |
TEC 150 |
TEC 175 |
TEC 200 |
TEC 250 |
| محدوده دما |
-10 تا 100 درجه سانتی گراد |
-10 تا 150 درجه سانتی گراد |
-100 تا 175 درجه سانتی گراد |
-100 تا 200 درجه سانتی گراد |
-100 تا 250 درجه سانتی گراد |
| پرکننده |
PP |
PP |
FEP |
FEP |
PFA |
| عایق |
PP |
FEP |
FEP |
FEP |
PFA |
حداکثر اطلاعات مقاومت هادی الکتریکی در 20 درجه سانتیگراد (68 درجه فارنهایت) کابلهای AWG داده شده در جدول زیر فهرست شده است.
| هادی OD (AWG) |
هادی OD (اینچ) |
مس لخت جامد (اهم / کیلو فوت) |
7 رشته مس خالی (اهم بر متر) |
اهم / کیلوفت |
اهم / متر |
| 18 |
0.0403 |
1.02 |
6.52 |
21.4 |
6.66 |
| 17 |
0.0453 |
1.15 |
5.15 |
16.9 |
5.27 |
| 16 |
0.0508 |
1.29 |
4.10 |
13.5 |
4.18 |
| 15 |
0.0571 |
1.45 |
3.24 |
10.6 |
3.31 |
| 14 |
0.0641 |
1.63 |
2.57 |
8.45 |
2.62 |
| 13 |
0.0720 |
1.83 |
2.04 |
6.69 |
2.08 |
| 12 |
0.0808 |
2.05 |
1.62 |
5.31 |
1.65 |
| 11 |
0.0907 |
2.30 |
1.29 |
4.22 |
1.32 |
| 10 |
0.102 |
2.59 |
1.019 |
3.34 |
1.039 |
| 9 |
0.114 |
2.90 |
0.808 |
2.65 |
0.825 |
| 8 |
0.128 |
3.25 |
0.641 |
2.10 |
0.654 |
برنامه های کاربردی:
در صنعت نفت و گاز، اندازه گیری فشار و دما در سوراخ پایین اهمیت رو به رشدی دارد.با استفاده از حسگرهای پیشرفته، می توان چاه ها را در عمق مورد نظارت قرار داد تا از نتایج مطلوب اطمینان حاصل شود.
از اندازه گیری دما، به درک بهتر تعامل بین سطح زیرین و سطح کمک می کند.علاوه بر این، تشخیص فشار در سوراخ پایین، اطلاعاتی را برای جلوگیری از خطر حفاری در سازه‌های زیرسطحی غیرمنتظره فراهم می‌کند.
بنابراین، با حفاری چاه های نفت بیشتر و با ادامه اکتشافات بیشتر، اهمیت اندازه گیری دقیق دما و فشار در طول فرآیند حفاری همچنان افزایش می یابد.
سفارشی سازی:
برای سفارشی سازی کابل محصور شده با لوله فولادی ضد زنگ به لوله Meilong خوش آمدید.کابل محصور شده لوله ما از رسانای محصور شده لوله 316 لیتری ساخته شده است که برای دمای عایق از -10 درجه سانتیگراد تا 250 درجه سانتیگراد عالی است.و جنس لوله از 316L و Incoloy 825 با سایز لوله 1/4''x0.035''، 3/8''x0.049'' ساخته شده است.شرایط لوله سرد کار شده است و مواد عایق می تواند PP، FEP و PFA باشد.تمامی محصولات ما دارای گواهی ISO9001 هستند.
حداقل مقدار سفارش برای کابل محصور شده لوله ما 2 سیم پیچ است.و ما می توانیم قول تحویل سریع را در عرض 7 روز بدهیم.ما شرایط پرداخت مانند T/T و L/C را می پذیریم.توانایی تامین ماهانه ما 150 تن متریک است.بسته بندی جعبه چوبی است.
پشتیبانی و خدمات:
پشتیبانی فنی و خدمات برای کابل محصور شده لوله:
- ارائه خدمات مشاوره فنی و عیب یابی.
- ارائه خدمات تعمیر و نگهداری و قطعات برای کابل محصور شده لوله.
- ارائه خدمات نصب برای کابل محصور شده لوله.
- ارائه خدمات تشخیص از راه دور برای کابل محصور شده لوله.
- ارائه خدمات ارتقاء محصول برای کابل محصور شده لوله.
- به روز رسانی های نرم افزاری را برای کابل محصور شده لوله ارائه کنید.
- خدمات تعمیر و گارانتی برای کابل محصور شده لوله را به مشتری ارائه دهید.
