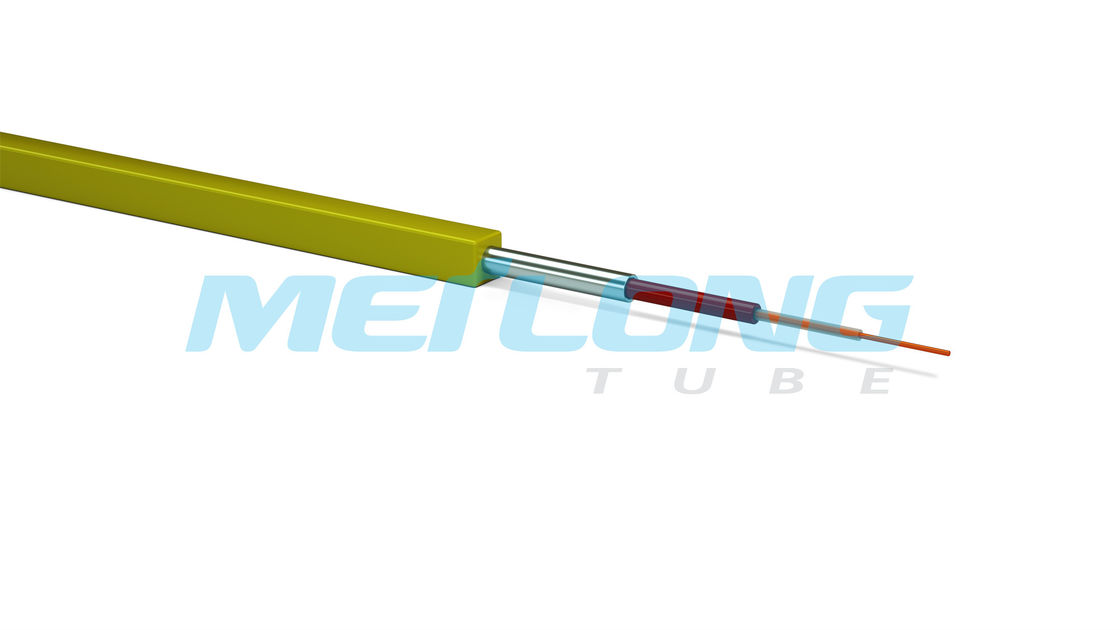

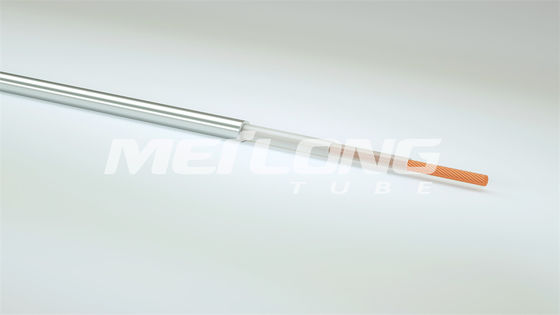

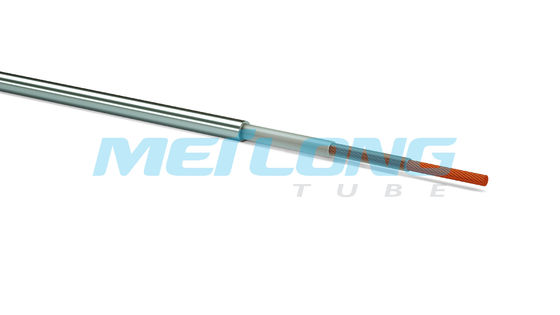

هادی 316 لیتری با لوله آلیاژ نیکل با عایق PP
توضیحات محصول:
بسته‌های مسطح از Meilong Tube TEC بسته به شرایط چاله، پیکربندی‌های متنوعی را در اختیار مشتریان قرار می‌دهند.محصولات ما شامل اجزای مسی، کنترل هیدرولیک و خطوط تزریق مواد شیمیایی است که می تواند برای تسهیل در نصب، کد رنگ و چاپ شود.با توجه به اینکه فرآیند تولید به صورت عمودی یکپارچه است، TEC می تواند تحویل سریع و کنترل کیفیت دقیق را ارائه دهد.
لوله از یک آلیاژ متناسب با کاربرد خاص ساخته شده و به صورت طولی به هم جوش داده شده است.سپس آزمایش می شود، به اندازه ترسیم می شود و با یک برگه داده برای هر لوله همراه است.ترکیب اجزای موجود در محصولات ما تقریباً بی نهایت است و همچنین می تواند در طول های سفارشی بدون اتصال ساخته شود.علاوه بر این، اندازه‌های کپسولاسیون استاندارد (مربع 11 میلی‌متر در 11 میلی‌متر) برای رفع نیازهای مختلف چاله‌ها در دسترس هستند.
ما همچنین می‌توانیم کابل‌های کامپوزیت را با استفاده از ترکیب‌های مختلف اجزای الکتریکی و نوری متناسب با کاربردهای خاص عرضه کنیم.
امکانات:
مواد کپسوله، عایق و پرکننده شامل طیف وسیعی از مواد با انواع نام‌های عمومی و نام‌های تجاری هستند.جدول زیر مخفف، نام عمومی و نام تجاری و همچنین دمای خاصی را که این مواد مختلف باید در آن نصب شوند، نشان می دهد.
| مخفف |
نام عمومی |
نام تجاری |
حداقل دمای نصب مواد کپسوله |
| ECTFE |
اتیلن کلروتری فلوئورواتیلن |
هالار ® |
-60 درجه سانتی گراد |
| ETFE |
اتیلن تترا فلوئورواتیلن |
تفزل ® |
-60 درجه سانتی گراد |
| FEP |
اتیلن پروپیلن فلوئوردار |
تفلون® FEP |
-100 درجه سانتی گراد |
| HDPE |
پلی اتیلن با چگالی بالا |
|
-40 درجه سانتی گراد |
| PFA |
پرفلوروآلکوکسی |
تفلون® PFA |
-100 درجه سانتی گراد |
| PA |
پلی آمید |
نایلون |
-40 درجه سانتی گراد |
| PP |
پلی پروپیلن |
|
-10 درجه سانتی گراد |
| PVDF |
پلی وینیلیدین فلوراید |
Kynar® |
-20 درجه سانتی گراد |
| TPO-PP |
پلی اولفین ترموپلاستیک |
Santoprene® |
-20 درجه سانتی گراد |
کپسولاسیون، عایق و مواد پرکننده دارای خواص متنوعی هستند که برای انواع مختلف وظایف مناسب هستند.تعیین اینکه کدام یک از این مواد باید استفاده شود به دما و محیط در دست بستگی دارد.
پارامترهای فنی:
ویژگی های مکانیکی برای آلیاژ TEC، کار سرد:
| قطر |
ضخامت دیوار |
ضد زنگ 316 لیتر |
حداقل فروپاشی |
Incoloy 825 |
حداقل فروپاشی |
حداقل شعاع خمش* |
| اینچ |
اینچ |
psi |
psi |
اینچ |
| 0.125 (1/8) |
0.022 |
23,882 |
25,209 |
0.75 |
| 0.250 (1/4) |
0.028 |
16,371 |
17281 |
1.50 |
| 0.250 (1/4) |
0.035 |
19688 |
20781 |
1.50 |
| 0.250 (1/4) |
0.049 |
26173 |
27,627 |
1.50 |
| 0.375 (3/8) |
0.035 |
13783 |
14,549 |
2.25 |
| 0.375 (3/8) |
0.049 |
18739 |
19780 |
2.25 |
محاسبات بر اساس حداقل قدرت تسلیم 120000 psi.تمام لوله های TEC جوش داده شده و کشیده شده اند.تیوب را می توان با انواع داده ها از جمله شماره قطعه، شماره سریال، طول ترتیبی و شماره سفارش خرید به صورت سفارشی چاپ کرد.
*شعاع خمش نشان داده شده در حالت ایستا پس از تمرین نهایی در پایان است.برای اطمینان از اینکه شعاع خمش یکنواخت است، همه خم‌ها باید با استفاده از خم کن لوله انجام شوند.در حین استقرار در داخل یا خارج از چاه، حداقل شعاع خمشی باید تا حد امکان بزرگ باشد.
قطعات الکتریکی
| سبک TEC |
TEC 100 |
TEC 150 |
TEC 175 |
TEC 200 |
TEC 250 |
| محدوده دما |
-10 تا 100 درجه سانتی گراد |
-10 تا 150 درجه سانتی گراد |
-100 تا 175 درجه سانتی گراد |
-100 تا 200 درجه سانتی گراد |
-100 تا 250 درجه سانتی گراد |
| پرکننده |
PP |
PP |
FEP |
FEP |
PFA |
| عایق |
PP |
FEP |
FEP |
FEP |
PFA |
حداکثر مقاومت هادی الکتریکی در 20 درجه سانتیگراد (68 درجه فارنهایت)
| هادی OD |
مس برهنه جامد |
7 رشته مس لخت |
| AWG |
اینچ |
میلی متر |
اهم / کیلوفت |
اهم / متر |
اهم / کیلوفت |
اهم / متر |
| 18 |
0.0403 |
1.02 |
6.52 |
21.4 |
6.66 |
21.8 |
| 17 |
0.0453 |
1.15 |
5.15 |
16.9 |
5.27 |
17.3 |
| 16 |
0.0508 |
1.29 |
4.10 |
13.5 |
4.18 |
13.7 |
| 15 |
0.0571 |
1.45 |
3.24 |
10.6 |
3.31 |
10.9 |
| 14 |
0.0641 |
1.63 |
2.57 |
8.45 |
2.62 |
8.62 |
| 13 |
0.0720 |
1.83 |
2.04 |
6.69 |
2.08 |
6.82 |
| 12 |
0.0808 |
2.05 |
1.62 |
5.31 |
1.65 |
5.43 |
| 11 |
0.0907 |
2.30 |
1.29 |
4.22 |
1.32 |
4.30 |
| 10 |
0.102 |
2.59 |
1.019 |
3.34 |
1.039 |
3.41 |
| 9 |
0.114 |
2.90 |
0.808 |
2.65 |
0.825 |
2.71 |
| 8 |
0.128 |
3.25 |
0.641 |
2.10 |
0.654 |
2.14 |
| 7 |
0.144 |
3.66 |
0.511 |
1.67 |
0.522 |
1.71 |
| 6 |
0.162 |
4.11 |
0.404 |
1.32 |
0.419 |
1.35 |
| 5 |
0.180 |
4.57 |
0.321 |
1.05 |
0.334 |
1.08 |
| 4 |
0.203 |
5.16 |
0.255 |
0.83 |
0.260 |
0.86 |
| 3 |
0.226 |
5.74 |
0.202 |
0.66 |
0.203 |
0.67 |
برنامه های کاربردی:
در صنعت نفت و گاز، اندازه گیری دقیق فشار و دما برای دستیابی به راندمان مطلوب ضروری است.
اندازه گیری تغییرات فشار و دما در عمق سوراخ بسیار دشوار است و به فناوری پیشرفته نیاز دارد.
امروزه ابزارهای مختلفی برای اندازه گیری چنین پارامترهایی در دسترس است و باید برای به دست آوردن کارآمدترین نتایج دقیق باشند.
سفارشی سازی:
سرویس سفارشی کابل محصور شده با لوله
نام تجاری: Meilong Tube
شماره مدل: 1/4''OD x 0.049''WT
محل مبدا: چین
گواهینامه: ISO9001
حداقل تعداد سفارش: 2 کویل
جزئیات بسته بندی: جعبه چوبی
زمان تحویل: در 7 روز
شرایط پرداخت: T/T، L/C
توانایی تامین: 150 متریک تن در ماه
مواد عایق: PP، FEP، PFA
پرکننده: PP، FEP، PFA
وضعیت لوله: کار سرد
دمای عایق: -10 تا 250 درجه سانتیگراد
مواد لوله: 316L، Incoloy 825
خدمات سفارشی شده با کابل محفظه لوله لوله Meilong Tube راه حل عالی برای نیازهای خاص شما را در اختیار شما قرار می دهد.ما می توانیم هادی محصور شده با لوله فولادی ضد زنگ، هادی محصور شده با لوله Incoloy 825، هادی محصور شده با لوله 316 لیتری و هادی محصور شده با لوله PP را به شما ارائه دهیم.شرایط لوله سرد کار شده است و دمای عایق می تواند از -10 درجه سانتیگراد تا 250 درجه سانتیگراد برسد.مواد لوله می تواند 316L و Incoloy 825 باشد. مواد عایق و مواد پرکننده می تواند PP، FEP و PFA باشد.
پشتیبانی و خدمات:
پشتیبانی فنی و خدمات برای کابل محصور شده لوله:
- ارائه پشتیبانی فنی و خدمات برای نصب، بهره برداری، نگهداری و عیب یابی کابل محصور شده لوله.
- ارائه پاسخ به موقع و موثر به سوالات مشتریان.
- خدمات و پشتیبانی مشتری را در محل یا از راه دور ارائه دهید.
- به روز رسانی نرم افزار، رفع اشکال و بهبود سازگاری را ارائه دهید.
- مشاوره حرفه ای در مورد انتخاب و استفاده از محصول ارائه دهید.
- ارائه آموزش و پشتیبانی فنی به مشتریان.
