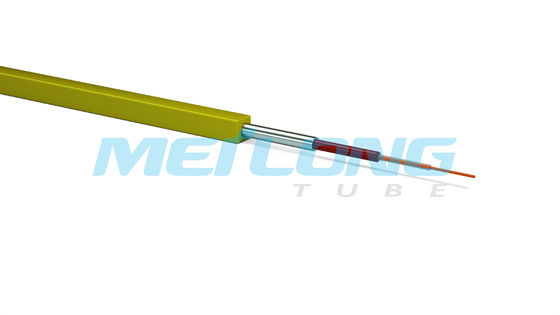

کابل محصور شده با لوله عایق PP -10 درجه سانتیگراد تا 250 درجه سانتیگراد با پرکننده PFA
توضیحات محصول:
بسته های تخت از TEC برای دوام، سهولت در نصب و پیکربندی های مختلف طراحی شده اند.قطعاتی مانند تک المان ها، لوله ها و اجزای مسی دارای کد رنگی هستند و در صورت نیاز می توان آنها را به صورت سفارشی چاپ کرد.مشتریان همچنین می توانند ترکیب تقریبا بی نهایتی از اجزا را انتخاب کنند و همچنین طول های سفارشی را ارائه دهند.علاوه بر این، این شرکت از اندازه‌های کپسوله‌ای مربعی با ابعاد 11 میلی‌متر در 11 میلی‌متر برای برآورده کردن نیازهای مختلف سوراخ‌ها استفاده می‌کند.علاوه بر این، کابل‌های کامپوزیتی برای نیازهای خاص حفره وجود دارد که ترکیبی از اجزای نوری و الکتریکی را تشکیل می‌دهند.
برای به حداکثر رساندن رضایت مشتری، TEC تولیدی دارد که کاملاً به صورت عمودی یکپارچه شده است.این به زمان تحویل سریع، کنترل کیفیت دقیق و نتایج آزمایش دقیق برای هر لوله کمک می کند.در پایان، TEC می‌تواند با اطمینان بگوید که فلت‌پک‌های آنها راه‌حلی قابل اعتماد، چه در حال حاضر و چه در آینده، برای انواع کاربردها هستند.
امکانات:
کپسولاسیون، عایق و مواد پرکننده
کپسولاسیون، عایق و مواد پرکننده اجزای مهم تجهیزات الکتریکی هستند.در اینجا لیستی از مواد مهم کپسولاسیون، عایق و پرکننده به همراه مخفف، نام عمومی و نام تجاری آنها آمده است.
- ECTFE: اتیلن کلروتری فلوئورواتیلن، هالار®;حداقل دمای نصب: -60oسی.
- ETFE: اتیلن تترافلوئورواتیلن، تفزل®;حداقل دمای نصب: -60oسی.
- FEP: اتیلن پروپیلن فلورینه، تفلون®FEP;حداقل دمای نصب: -100oسی.
- HDPE: پلی اتیلن با چگالی بالا;حداقل دمای نصب: -40oسی.
- PFA: پرفلوروآلکوکسی، تفلون®PFA;حداقل دمای نصب: -100oسی.
- PA: پلی آمید، نایلون;حداقل دمای نصب: -40oسی.
- PP: پلی پروپیلن;حداقل دمای نصب: -10oسی.
- PVDF: پلی وینیلیدین فلوراید، کاینار®;حداقل دمای نصب: -20oسی.
- TPO-PP: پلی اولفین ترموپلاستیک، سانتوپرن®;حداقل دمای نصب: -20oسی.
این مواد نه تنها محافظت در برابر سایش را فراهم می کنند، بلکه جریان مستقیم انرژی الکتریکی را نیز تسهیل می کنند.
پارامترهای فنی:
ویژگی های مکانیکی برای آلیاژ TEC، کار سرد
جدول زیر مشخصات مکانیکی قطر، ضخامت دیوار، Stainless 316L و Incoloy 825 و همچنین حداقل فروپاشی و حداقل شعاع خمش برای آلیاژ TEC را نشان می‌دهد:
| قطر |
ضخامت دیوار |
ضد زنگ 316 لیتر |
Incoloy 825 |
حداقل فروپاشی |
حداقل شعاع خمش* |
| اینچ |
اینچ |
psi |
psi |
اینچ |
| 0.125 (1/8) |
0.022 |
23,882 |
25,209 |
0.75 |
| 0.250 (1/4) |
0.028 |
16,371 |
17281 |
1.50 |
| 0.250 (1/4) |
0.035 |
19688 |
20781 |
1.50 |
| 0.250 (1/4) |
0.049 |
26173 |
27,627 |
1.50 |
| 0.375 (3/8) |
0.035 |
13783 |
14,549 |
2.25 |
| 0.375 (3/8) |
0.049 |
18739 |
19780 |
2.25 |
محاسبات برای داده های فوق بر اساس حداقل قدرت تسلیم 120000psi است.علاوه بر این، تمام لوله های TEC جوش داده شده و کشیده شده اند و می توان آنها را با انواع داده ها مانند شماره قطعه، شماره سریال، طول ترتیبی و شماره سفارش خرید سفارشی کرد.
*شعاع خمش مشخص شده حداکثر قابل دستیابی در شرایط ایستا پس از تمرین نهایی برای پایان است.تمام فرآیندهای خمشی باید با کمک یک خم کن لوله انجام شود، زیرا تضمین می کند که شعاع خمش یکنواخت است و حداقل شعاع خمش باید در هنگام استقرار در داخل یا خارج از چاه تا بزرگترین مقدار قابل دستیابی حفظ شود.
قطعات الکتریکی
جدول زیر محدوده دما، پرکننده، عایق و حداکثر مقاومت هادی الکتریکی سبک های مختلف TEC در 20 درجه سانتی گراد (68 درجه فارنهایت) را شرح می دهد:
| سبک TEC |
محدوده دما |
پرکننده |
عایق |
| TEC 100 |
-10 تا 100 درجه سانتی گراد |
PP |
PP |
| TEC 150 |
-10 تا 150 درجه سانتی گراد |
PP |
FEP |
| TEC 175 |
-100 تا 175 درجه سانتی گراد |
FEP |
FEP |
| TEC 200 |
-100 تا 200 درجه سانتی گراد |
FEP |
FEP |
| TEC 250 |
-100 تا 250 درجه سانتی گراد |
PFA |
PFA |
| هادی OD |
مس برهنه جامد |
7 رشته مس لخت |
| AWG |
اهم / کیلوفت |
اهم / متر |
اهم / کیلوفت |
اهم / متر |
| 18 |
0.0403 اینچ (1.02 میلی متر) |
6.52 |
21.4 |
6.66 |
21.8 |
| 17 |
0.0453 اینچ (1.15 میلی متر) |
5.15 |
16.9 |
5.27 |
17.3 |
| 16 |
0.0508 اینچ (1.29 میلی متر) |
4.10 |
13،5 |
4.18 |
13.7 |
| 15 |
0.0571 اینچ (1.45 میلی متر) |
3.24 |
10.6 |
3.31 |
10.9 |
| 14 |
0.0641 اینچ (1.63 میلی متر) |
2.57 |
8.45 |
2.62 |
8.62 |
| 13 |
0.0720 اینچ (1.83 میلی متر) |
2.04 |
6.69 |
2.08 |
6.82 |
| 12 |
0.0808 اینچ (2.05 میلی متر) |
1.62 |
5.31 |
1.65 |
5.43 |
| 11 |
0.0907 اینچ (2.30 میلی متر) |
1.29 |
4.22 |
1.32 |
4.30 |
| 10 |
0.102 اینچ (2.59 میلی متر) |
1.019 |
3.34 |
1.039 |
3.41 |
| 9 |
0.114 اینچ (2.90 میلی متر) |
0.808 |
2.65 |
0.825 |
2.71 |
| 8 |
0.128 اینچ (3.25 میلی متر) |
0.641 |
2.10 |
0.654 |
2.14 |
| 7 |
0.144 اینچ (3.66 میلی متر) |
0.510 |
1.67 |
0.521 |
1.71 |
| 6 |
0.162 اینچ (4.11 میلی متر) |
0.405 |
1.33 |
0.413 |
1.36 |
برنامه های کاربردی:
در صنعت نفت و گاز، اندازه گیری فشار و دما در سوراخ پایین از اهمیت بالایی برخوردار است.این به این دلیل است که داده های لازم را برای انجام آزمایش چاه و ارزیابی تشکیل فراهم می کند.
آزمایش چاه برای اندازه گیری پتانسیل تولید چاه و همچنین اطمینان از مدیریت موثر مخزن نفت مورد نیاز است.از سوی دیگر، ارزیابی سازند برای درک بهتر ویژگی های زمین شناسی چاه، مانند تعیین خواص سنگ مخزن ضروری است.
در نتیجه، اندازه گیری فشار و دما در سوراخ پایین یک بخش اساسی از صنعت نفت و گاز است.نه تنها برای انجام آزمایش چاه و ارزیابی تشکیلات استفاده می شود، بلکه داده های کلیدی را برای تجزیه و تحلیل وضعیت فعلی چاه ارائه می دهد.
سفارشی سازی:
کابل محصور شده با لوله 316L
نام برند:لوله میلونگ
شماره مدل:1/4''OD x 0.049''WT
محل مبدا:چین
گواهینامه:ISO9001
حداقل مقدار سفارش:2 کویل

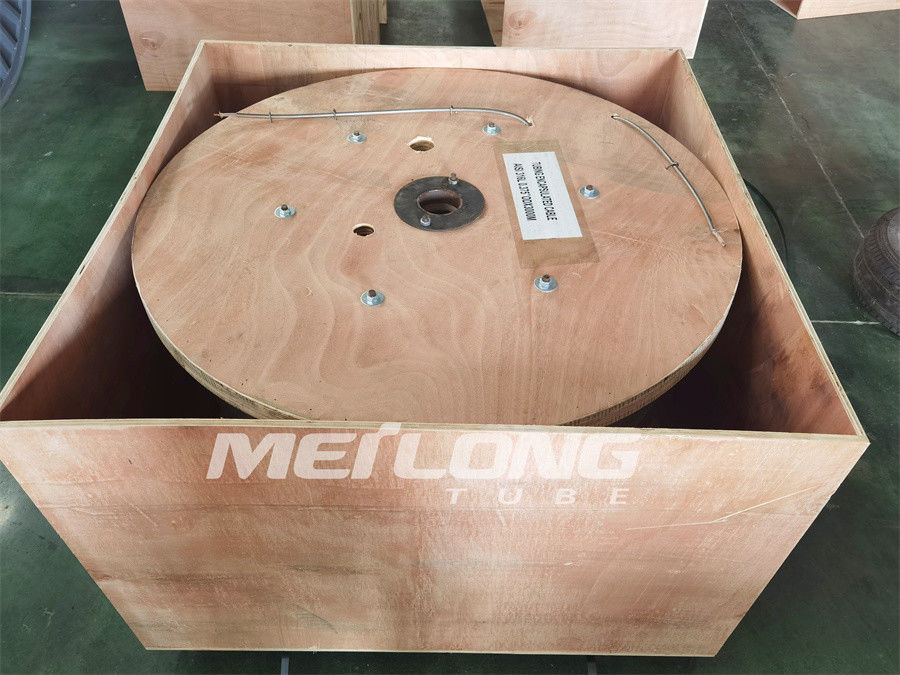

جزئیات بسته بندی:جعبه چوبی
زمان تحویل:در 7 روز
شرایط پرداخت:T/T، L/C
قابلیت ارائه:150 تن در ماه
رهبر ارکستر:سیم های مسی، سیم های مسی قلع اندود، سیم های رشته ای، فیبرهای نوری
وضعیت لوله:سرد کار کرد
اندازه لوله:1/4 اینچ 0.035 اینچ، 3/8 اینچ 0.049 اینچ
دمای عایق:-10 درجه سانتی گراد تا 250 درجه سانتی گراد
مواد عایق:PP، FEP، PFA
کابل محصور شده با لوله Incoloy 825
Meilong Tube کابل محصور شده با لوله 316L و هادی محصور شده لوله Incoloy 825 را ارائه می دهد که از مواد با کیفیت بالا ساخته شده اند و دارای گواهی ISO9001 هستند.با حداقل مقدار سفارش 2 کویل و زمان تحویل 7 روز، کابل محصور شده لوله ما را می توان برای رفع نیازهای شما سفارشی کرد.همه کابل‌های محصور شده لوله‌های ما توسط مواد PP، FEP یا PFA عایق‌بندی شده‌اند و اندازه لوله‌ها از 1/4''x0.035'' تا 3/8''x0.049'' است.
پشتیبانی و خدمات:
پشتیبانی فنی و خدمات کابل محصور شده در لوله
ما در شرکت ABC پشتیبانی فنی و خدماتی را برای کابل کپسوله لوله ارائه می دهیم.تکنسین های مجرب ما می توانند در مورد هر گونه مشکل فنی مربوط به نصب، استفاده و نگهداری کابل محصور شده لوله به شما کمک کنند.
پشتیبانی فنی و خدمات ما شامل:
- مشاوره و راهنمایی نصب
- عیب یابی و تعمیر
- نگهداری محصول
- گارانتی پشتیبانی و تعویض
- به روز رسانی و ارتقاء محصول
ما متعهد به ارائه بهترین پشتیبانی فنی و خدمات ممکن برای کابل محصور شده در لوله هستیم.اگر سوال یا ابهامی دارید، لطفا با ما تماس بگیرید.
