رسانای کابل محصور شده با لوله 18 AWG برای زیرسطح در چاه های نفت و گاز

کابل محصور شده لوله برای کاربردهای زیرسطحی در چاه های نفت و گاز

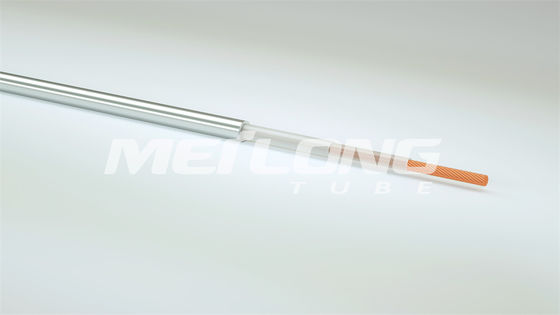

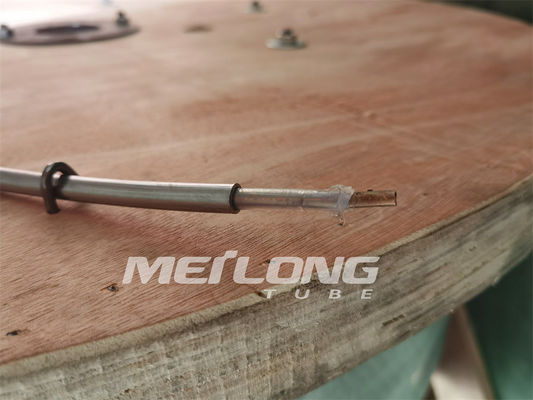

کابل محصور شده با لوله (TEC)

TEC از لوله های فولادی ضد زنگ و آلیاژ نیکل جوش داده شده برای محافظت از قطعات الکتریکی و نوری در برابر فشار و اثرات خورنده محیط سوراخ استفاده می کند.کپسولاسیون پلیمری حفاظت مکانیکی اضافی را فراهم می کند.

مجموعه وسیعی از قطعات مس و فیبر از لوله Meilong اجازه تولید پیچیده ترین کابل های ابزار دقیق صنعت را می دهد.از زمان معرفی TEC برای صنعت نفت و گاز در سال 2015، Meilong Tube به طور مداوم این محصول را برای نسل های جدید سنج ها و ابزارهای پایین چاه برای چاه های داغ تر و عمیق تر بهبود داده و بهینه کرده است.

پیکربندی‌های TEC با ترکیب تقریباً نامتناهی از اجزا در طول‌های سفارشی بدون اتصال در دسترس هستند.

اندازه‌های کپسولاسیون استاندارد (مربع 11 میلی‌متر در 11 میلی‌متر) برای برآورده کردن تقریباً هر الزامات چاله‌ای موجود است.

کابل‌های کامپوزیت با استفاده از ترکیب‌های مختلفی از اجزای الکتریکی و نوری برای مطابقت با نیازهای حفره‌ای خاص در دسترس هستند.

سازه های معمولی

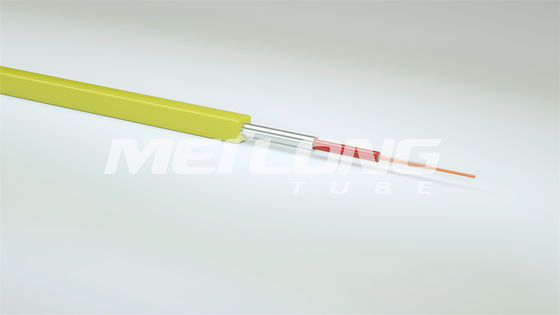

18 AWG Single Conductor Incoloy 825 Tube Square کپسوله شده

5 AWG یک هادی ضد زنگ 316 لیتری محصور شده

گزینه های لوله

TEC بر اساس شرایط چاه مانند فشار، دما و خورندگی سیال چاه انتخاب می شود.لوله از یک آلیاژ منطبق با کاربرد تشکیل شده است.سپس به صورت طولی جوش داده می شود، جریان گردابی آزمایش می شود و به اندازه نهایی کشیده می شود.داده های آزمایش کامل برای هر لوله در دسترس است.

ویژگی های مکانیکی برای آلیاژ TEC، کار سرد

محاسبات بر اساس حداقل قدرت تسلیم 120000 psi.

تمام لوله های TEC جوش داده شده و کشیده شده اند.

تیوب را می توان با انواع داده ها از جمله شماره قطعه، شماره سریال، طول ترتیبی و شماره سفارش خرید به صورت سفارشی چاپ کرد.

*شعاع خمش نشان داده شده در حالت ایستا پس از تمرین نهایی در پایان است.برای اطمینان از اینکه شعاع خمش یکنواخت است، همه خم‌ها باید با استفاده از خم کن لوله انجام شوند.در حین استقرار در داخل یا خارج از چاه، حداقل شعاع خمشی باید تا حد امکان بزرگ باشد.

قطعات الکتریکی

حداکثر مقاومت هادی الکتریکی در 20 درجه سانتیگراد (68 درجه فارنهایت)
